Ventilation double flux chiffrée selon réseau et passages

Les repères de marché restent dans le tableau. Une VMC double flux se chiffre d’abord comme un réseau à intégrer dans un bâtiment existant, puis comme un caisson à raccorder. Le nombre de branches, les passages disponibles et les pertes de charge expliquent souvent davantage l’écart entre deux offres que la seule référence de l’appareil. Le devis doit donc montrer comment l’air circule du terminal extérieur jusqu’aux pièces.

Le métré commence par le parcours réel des conduits. Une ligne courte sur un plan peut devenir longue lorsqu’elle contourne une poutre ou descend dans une gaine technique. Le tracé doit aussi réserver de la place aux rayons de courbure et aux raccords. Un quantitatif pertinent distingue les longueurs de conduit des traversées et du supportage. Cette méthode évite de comparer deux offres qui utilisent le même caisson mais pas le même cheminement. Le prix résulte alors d’un réseau mesuré, pas d’un nombre théorique de bouches.

Le caisson doit rester accessible pour remplacer les filtres et intervenir sur les ventilateurs. Un appareil placé dans un volume trop exigu peut rendre chaque entretien plus long. Le chiffrage prend donc en compte le dégagement nécessaire autour des panneaux démontables. Une trappe existante peut suffire ou devoir être agrandie. La manutention jusqu’au point de pose est également intégrée lorsque l’accès se fait par un escalier étroit ou une ouverture technique. Le prix du matériel reste ainsi séparé de son intégration.

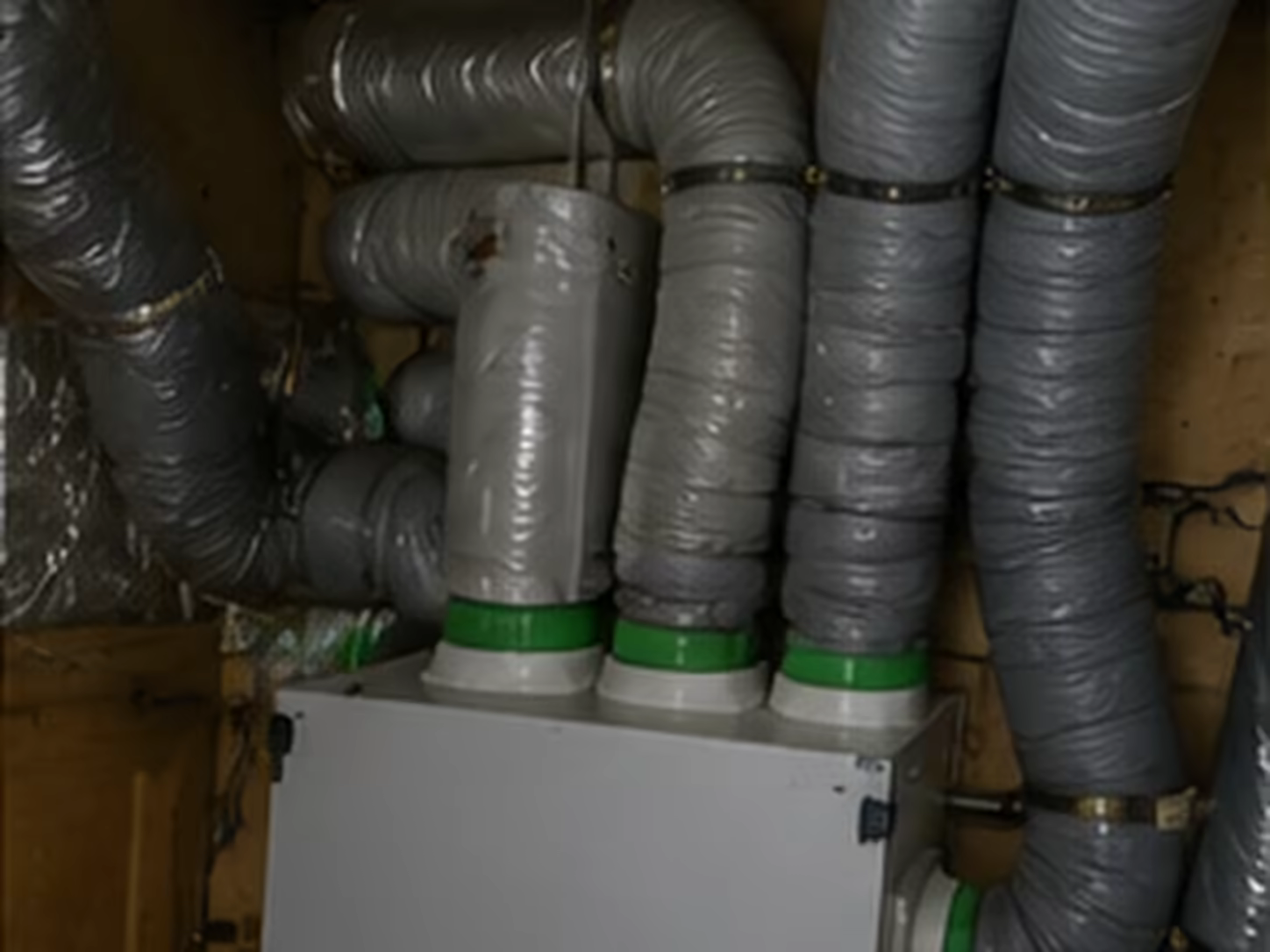

Le Plénum de répartition distribue l’air vers plusieurs branches. Sa taille dépend du nombre de départs et de l’espace disponible autour du caisson. Un Plénum de répartition compact peut simplifier le raccordement sans réduire les pertes de charge si ses piquages sont correctement organisés. Le devis indique si la distribution est centralisée ou réalisée par plusieurs collecteurs. Cette information est essentielle pour comparer une architecture en étoile avec un réseau davantage ramifié. Le plénum n’est donc pas une simple boîte ajoutée au prix du caisson.

Un conduit spiralé possède une rigidité qui facilite certains grands parcours accessibles. Sa nervure hélicoïdale contribue à sa tenue mécanique. Dans un faux plafond étroit, un autre type de conduit peut être préférable. Le chiffrage doit donc relier le matériau du réseau à la géométrie du bâtiment. Une gaine plus économique à l’achat peut demander davantage de supportage ou de raccords. Le devis sépare ces conséquences au lieu de présenter un prix uniforme par longueur.

Une section oblongue peut franchir un passage où un conduit circulaire serait trop haut. Sa fabrication et ses raccords sont plus spécifiques. Une réduction convergente peut relier cette gaine à un autre format sans rupture brutale de section. Le prix dépend alors du nombre de transitions et du temps de pose. Le devis doit identifier ces portions particulières afin qu’elles ne disparaissent pas dans un forfait de réseau. Cette lecture explique pourquoi deux tracés de longueur proche peuvent mobiliser des fournitures différentes.

La virole forme une courte pièce cylindrique utilisée pour raccorder ou renforcer une extrémité de conduit. Un coude embouti est fabriqué par déformation de la tôle plutôt que par assemblage de secteurs. Le bourrelet rigidifie certains bords et peut préparer une jonction mécanique. Une gaine prélaquée reçoit sa finition avant façonnage, ce qui limite les retouches visibles sur certains réseaux apparents. La rouleuse forme les cylindres à partir d’une feuille, alors qu’une moulureuse prépare certains profils de bord. Ces opérations expliquent le coût d’un réseau métallique spécifique lorsque les pièces courantes ne suffisent pas.

Un piquage tangentiel introduit une branche avec une géométrie différente d’un départ frontal. Le piquage selle constitue une autre manière de se raccorder sur un conduit principal. Chaque solution influence la découpe et l’étanchéité. Le chiffrage devient plus précis lorsque les dérivations sont comptées séparément des longueurs droites. Cette méthode évite de minorer le temps de pose d’un réseau très ramifié. La position des piquages doit rester accessible jusqu’au contrôle du réseau.

Le poids des conduits est repris par des suspentes et des colliers adaptés au support. Un collier isophonique limite la transmission de certaines vibrations vers le bâti. Dans une structure légère, l’emplacement des fixations doit être anticipé pour ne pas surcharger une plaque de finition. Le devis distingue le supportage de la fourniture des conduits. Cette ligne devient importante lorsque les parcours sont longs ou lorsque plusieurs niveaux doivent être franchis.

Retombée technique mesurée avant décision de finition

Une retombée de plafond peut cacher le réseau sans réduire arbitrairement la section des conduits. Sa largeur et sa hauteur sont donc définies après le tracé aéraulique. Le chiffrage de la finition reste séparé de celui de la ventilation.

Un conduit traversant un volume non chauffé peut nécessiter un calorifuge adapté. L’épaisseur et la continuité de cette protection influencent le risque de condensation. Une gaine calorifugée en usine n’est pas comparable à un conduit nu isolé sur place. Le devis doit indiquer la solution retenue et les raccords qui seront également protégés. La comparaison entre deux offres devient plus fiable lorsque l’isolation ne se résume pas à une mention générale.

Une virole femelle reçoit une pièce mâle par emboîtement lorsque le système de raccordement est conçu ainsi. Un élément télescopique facilite l’ajustement de longueur sans recouper tout un tronçon. Une prise manométrique permet de relever une pression à un point choisi du réseau. Une prise piézométrique répond à une autre géométrie de mesure lorsqu’il faut observer la pression statique. Ces accessoires ont peu d’impact sur la longueur totale mais peuvent simplifier la mise au point et la maintenance.

Chaque jonction peut devenir une fuite si le manchon ou le joint est mal posé. Une manchette souple peut désolidariser certaines liaisons autour du caisson. Un mastic adapté complète parfois un assemblage métallique, mais il ne remplace pas la géométrie correcte du raccord. Le devis doit prévoir le temps de contrôle avant fermeture. Une fuite diffuse sur plusieurs jonctions peut dégrader l’équilibrage sans être visible une fois le plafond terminé.

Un diffuseur hélicoïdal imprime un mouvement rotatif au jet pour favoriser le mélange dans la pièce. Un diffuseur tourbillonnaire recherche une induction importante autour du terminal. Une fente linéique crée un jet étroit le long d’une ouverture continue. Le coefficient d’induction décrit la quantité d’air ambiant entraînée par le jet soufflé. La diffusion peut aussi exploiter l’effet Coanda lorsqu’un plafond proche guide le flux. Le chiffrage d’un terminal tient donc compte de sa fonction aéraulique et de son intégration architecturale, pas seulement de son diamètre de raccordement.

L’Anémostat terminal distribue ou reprend l’air dans la pièce. Sa géométrie influence la portée du jet et le niveau sonore à débit égal. Un effet Coanda peut être recherché pour accompagner le plafond et améliorer la diffusion dans certaines configurations. L’Anémostat terminal doit être placé sans être masqué par un meuble ou un luminaire. Le devis distingue donc le terminal de la simple extrémité de conduit. La finition autour de la bouche reste également identifiable.

Le Détalonnage de porte permet à l’air de circuler entre des pièces séparées. Un réseau équilibré ne peut pas fonctionner correctement si les transferts sont bloqués. Le Détalonnage de porte peut être obtenu par un jeu sous l’ouvrant ou par une autre solution adaptée. Le chiffrage doit préciser si cette adaptation appartient au lot ventilation ou au lot menuiserie intérieure. Cette séparation évite qu’une fonction indispensable soit supposée incluse alors qu’aucune entreprise ne l’a prévue.

Le dimensionnement aéraulique répartit les débits selon la fonction des pièces. Un débit extrait trop faible peut laisser l’humidité s’accumuler. Un débit excessif augmente le bruit et les pertes. Le devis ne doit pas se contenter d’un nombre de bouches. Il précise le principe de réglage et l’architecture retenue. Cette lecture permet de comparer des réseaux conçus pour des performances similaires au lieu de comparer uniquement des matériels.

Un clapet à guillotine ferme une section par déplacement d’une lame dans des applications particulières. Un registre papillon utilise au contraire un volet pivotant. Une commande pneumatique peut actionner certains organes sur des réseaux techniques, même si elle reste inhabituelle en logement courant. Un servomoteur assure la motorisation d’un volet quand la régulation le prévoit. Le devis doit seulement retenir ces composants lorsqu’ils répondent à une fonction réelle du système installé.

Le Registre iris permet d’ajuster le débit d’une branche et facilite certaines mesures. Son emplacement doit rester accessible après finition. Un Registre iris caché derrière une paroi fermée perd une grande partie de son intérêt pour l’équilibrage futur. Le chiffrage doit donc rapprocher l’organe de réglage de la trappe nécessaire. Cette contrainte d’accès explique parfois une différence entre deux tracés qui semblent identiques sur plan.

Le Balomètre de débit se place sur une bouche pour mesurer le volume d’air qui la traverse. Il évite de déduire le débit uniquement de la vitesse locale à un point. Le Balomètre de débit appartient à la phase de mise au point et ne devient pas un équipement laissé au client. Le devis de réception doit prévoir cette mesure lorsque le projet demande une vérification terminale. Les résultats peuvent être consignés pour garder une référence après chantier.

La vélocimétrie s’intéresse à la vitesse du fluide, alors que la débitmétrie cherche le volume transporté dans un temps donné. Un dispositif déprimogène crée une différence de pression mesurable pour estimer un débit. Un venturi utilise un rétrécissement progressif afin de modifier la vitesse et la pression. Une tuyère suit un autre profil d’accélération du flux. Le tube de Pitot compare des pressions pour déduire une vitesse lorsque la méthode est adaptée. Un psychromètre rapproche des températures afin d’évaluer l’humidité de l’air ; la psychrométrie décrit l’étude de ces grandeurs. Ces instruments sont surtout utiles lors d’un diagnostic approfondi ou d’une mise au point spécifique.

Un anémomètre à hélice peut être utile dans certaines sections de réseau ou sur certains terminaux. Sa lecture demande une méthode adaptée à la géométrie du flux. Un micromanomètre répond à un autre besoin lorsqu’il faut observer une pression faible. Le chiffrage de la mise en service doit donc distinguer la mesure du réglage. Cette précision évite d’annoncer un équilibrage sans prévoir les instruments nécessaires.

Le Baffle acoustique absorbe une partie de l’énergie sonore dans un silencieux ou un caisson. Sa longueur et son matériau influencent l’atténuation. Une mousse mélamine peut être utilisée dans certains éléments acoustiques lorsque le produit est prévu pour cet usage. Le Baffle acoustique ajoute aussi une perte de charge qui doit être intégrée au calcul. Le devis doit donc rattacher le traitement du bruit à la branche concernée plutôt qu’ajouter un silencieux générique sans justification.

Une microperforation répartit de petites ouvertures sur une tôle afin de modifier son comportement acoustique ou aéraulique. Une tôle microperforée peut former la peau visible d’un silencieux. Le néoprène est employé dans certains joints ou appuis souples lorsqu’il est compatible avec le produit. Un silentbloc isole mécaniquement un équipement de son support. Une matière insonorisante absorbe ou affaiblit la propagation du bruit selon sa mise en œuvre. Le chiffrage doit distinguer ces traitements de la simple enveloppe du conduit, car leur objectif et leur entretien ne sont pas identiques.

Un atténuateur acoustique peut limiter la propagation du bruit de ventilation vers une chambre ou entre deux pièces. Sa position influence son efficacité. Un silencieux trop près d’un coude peut ne pas fonctionner comme prévu si le flux reste très turbulent. Le chiffrage doit tenir compte de l’espace nécessaire pour installer l’élément sans écraser le réseau. Le traitement acoustique devient ainsi une composante du tracé, pas une option isolée.

Un récupérateur rotatif emmagasine puis restitue de l’énergie en tournant entre les flux. La matière de la roue peut être régénérée thermiquement à chaque passage selon le principe de l’échangeur. L’enthalpie regroupe l’énergie sensible et une part liée à l’état thermodynamique de l’air. Une batterie chaude ajoute de la chaleur au flux lorsqu’elle appartient au système. Une batterie froide réalise l’opération inverse dans les installations qui disposent d’un circuit adapté. Ces fonctions dépassent souvent la double flux résidentielle courante, mais elles doivent être chiffrées séparément lorsqu’un équipement les intègre réellement.

L’Échangeur enthalpique transfère de la chaleur et une partie de l’humidité entre les flux sans les mélanger directement. Son intérêt dépend du climat intérieur et de la stratégie de ventilation. Un Échangeur enthalpique n’annule pas le besoin de gérer les condensats si le système en produit dans certaines conditions. Le devis doit préciser la technologie du caisson afin de comparer deux appareils sur la même fonction. Le prix du réseau reste toutefois indépendant de cette différence de cœur d’échange.

Un échangeur rotatif utilise une roue qui traverse successivement les deux flux et peut récupérer une part de chaleur sensible ou latente selon sa conception. Le principe régénératif stocke temporairement de l’énergie dans un matériau avant de la restituer. Une batterie de préchauffage élève la température de l’air en amont d’un composant lorsque le système le prévoit. Un postchauffage agit plus loin dans le traitement de l’air pour ajuster la température soufflée. L’antigivrage désigne les stratégies qui limitent la formation de glace sur l’échangeur ; un préchauffeur peut être l’un des moyens utilisés. Le devis doit préciser ces fonctions lorsque le caisson les intègre réellement.

Le bypass permet à certains caissons de contourner l’échangeur lorsque les conditions s’y prêtent. Son pilotage peut être motorisé ou commandé par la régulation interne. Le chiffrage de la mise en service doit inclure la vérification de ce fonctionnement. Une panne de bypass ne change pas la quantité de gaines, mais elle modifie le confort attendu. Le devis distingue donc clairement la fonction de régulation du travail de distribution aéraulique.

Le bac à condensats doit rejoindre une évacuation sans créer de contre-pente. Un siphon adapté évite certaines remontées d’air ou d’odeurs selon le montage. La longueur du parcours et le franchissement des cloisons influencent le coût. Le devis doit préciser si l’évacuation existe déjà ou si elle est créée. Cette ligne devient déterminante lorsque le caisson est éloigné d’un point d’eau.

Siphon contrôlé après mise en fonctionnement

Le siphon doit rester amorcé ou fonctionner selon le principe prévu par le fabricant. Une prise d’air parasite peut perturber l’évacuation. La réception vérifie donc l’écoulement en même temps que le réseau aéraulique.

Dans certains bâtiments, un clapet coupe-feu rétablit une séparation lorsque le conduit traverse une paroi qui doit conserver une résistance au feu. Un manchon intumescent augmente de volume sous l’effet de la chaleur dans les systèmes prévus pour ce rôle. Un dispositif pare-flamme répond à une autre exigence et ne doit pas être confondu avec un clapet. Le chiffrage de ces traversées doit rester distinct de celui du réseau courant. Une VMC domestique n’en reçoit pas automatiquement : leur présence dépend du bâtiment et de la paroi traversée.

La prise d’air extérieur doit être implantée dans une zone compatible avec sa fonction. Une grille pare-pluie limite l’entrée d’eau tout en laissant passer le débit prévu. La section libre de cette grille compte autant que son aspect. Le chiffrage intègre le percement et la finition autour du terminal. Une façade accessible depuis l’extérieur ne demande pas la même organisation qu’un percement en hauteur.

Le rejet ne doit pas renvoyer immédiatement l’air extrait vers la prise d’air neuf. L’orientation du terminal et la géométrie de la façade participent à cette séparation. Un capuchon ou une sortie de toiture peuvent répondre à des contextes différents. Le devis doit identifier la solution retenue avant les percements. Cette anticipation évite de déplacer le terminal après la pose du réseau intérieur.

Un humidistat commute une commande lorsque l’humidité franchit un seuil défini. Un capteur capacitif mesure l’humidité par variation d’une propriété électrique de son élément sensible. Un transmetteur pressostatique convertit une pression en signal utilisable par une régulation. Le pressostat reste plus simple lorsqu’il se contente de détecter un seuil. Ces composants ne doivent pas être accumulés sans besoin : le devis retient uniquement ceux que le caisson ou le réseau exige pour le fonctionnement annoncé.

Le Pressostat de filtre compare une différence de pression lorsque le caisson est conçu pour ce suivi. Une alerte peut alors signaler un filtre chargé. Le Pressostat de filtre ne dispense pas d’un entretien régulier ni d’un accès facile au caisson. Le chiffrage du matériel doit préciser si cette fonction appartient à l’équipement retenu. Elle ne doit pas être confondue avec une mesure ponctuelle réalisée pendant la mise en service.

Un essai fumigène rend visibles certaines circulations d’air et peut aider à comprendre un défaut de transfert ou une fuite importante. Une grille frontale se choisit selon sa section libre et son mode de diffusion. Un média filtrant retient des particules selon sa classe et sa surface utile. Une tôle perforée protège parfois un matériau absorbant sans bloquer le passage de l’air. Le devis ne doit prévoir ces composants que s’ils appartiennent à l’architecture installée.

Un filtre plissé offre une surface différente d’un média plat. La cassette doit pouvoir être retirée sans démonter un conduit voisin. Le prix de remplacement futur n’appartient pas au chantier initial, mais l’accessibilité influence l’implantation. Le devis doit montrer l’espace réservé devant le caisson. Cette précaution évite de gagner quelques centimètres à la pose au prix d’un entretien ensuite impossible.

L’équilibrage rapproche les débits mesurés des valeurs prévues. Le Registre iris peut être ajusté sur certaines branches. D’autres réseaux utilisent des organes différents. Le Balomètre de débit fournit une mesure terminale lorsque la bouche s’y prête. Cette phase demande du temps car une correction sur une branche peut modifier les autres. Le devis doit donc considérer l’équilibrage comme une opération de mise au point distincte de la simple mise sous tension du caisson.

Une protection antigel peut agir sur la régulation sans ajouter de batterie spécifique. Un registre rotatif modifie son ouverture par rotation de l’organe mobile. Un terminal hélicoïdal favorise un mouvement tournant du jet, alors qu’une sortie linéaire distribue l’air le long d’une fente. Un matériau néoprène peut aussi servir de joint souple sur certains accessoires. Le chiffrage doit toujours revenir à la fonction attendue : débit, bruit ou protection contre le gel.

Un aéraulicien interprète les débits et les pressions lorsqu’une mise au point dépasse le simple réglage des bouches. Un acousticien peut compléter l’analyse si le bruit constitue une contrainte particulière du projet. Le sonomètre mesure un niveau sonore selon une procédure définie, alors que la sonométrie organise l’étude de ces mesures. Une analyse octavique distingue plusieurs bandes de fréquence et aide à identifier une tonalité gênante. Un résonateur traite certaines fréquences par un principe différent d’un absorbant classique. La pressurisation et la dépressurisation décrivent des états opposés qui peuvent influencer les transferts d’air. Un capteur ultrasonique ou un piézomètre répondent à des usages de mesure spécifiques. Une surface filtrante plus grande peut enfin réduire la vitesse à travers le média lorsque le caisson le permet.

Un réseau peut être discret avant pose des grilles puis devenir audible une fois les terminaux réglés. Le bruit aérodynamique dépend du débit et de la vitesse dans les passages étroits. Une vibration transmise au support produit un autre type de nuisance. Le contrôle final doit distinguer ces phénomènes afin de corriger la bonne cause. Le chiffrage de la réception gagne à prévoir cette observation lorsque le projet comporte des zones sensibles.

Le plan de réseau exécuté facilite les interventions futures derrière les doublages. Les positions des trappes et des organes de réglage y sont particulièrement utiles. Un relevé de débits peut compléter ce dossier après réception. Le Détalonnage de porte est également mentionné lorsqu’il fait partie du fonctionnement prévu. L’objectif reste de conserver les informations difficiles à retrouver une fois les finitions terminées.

Références filtrantes notées pour l’entretien ultérieur

La référence du filtre et son sens de montage permettent d’éviter une recherche inutile lors du remplacement. Le dossier peut aussi rappeler l’accès au Pressostat de filtre si l’appareil en possède un. Cette traçabilité reste simple mais utile.

Deux devis de double flux deviennent comparables lorsque le tracé, l’isolation et les réglages couvrent le même périmètre. Un caisson moins coûteux peut être associé à un réseau plus complexe, ou l’inverse. Le Plénum de répartition et le Baffle acoustique doivent être lus comme des composants d’architecture, pas comme des options isolées. La comparaison finale suit donc le trajet de l’air, depuis les terminaux extérieurs jusqu’aux pièces, avant de regarder le total du tableau.

Anémostat terminal

bouche ou diffuseur réglable placé à l’extrémité d’une branche de soufflage ou d’extraction.

Détalonnage de porte

jeu ménagé sous une porte intérieure afin de permettre le transfert d’air entre deux pièces.

Balomètre de débit

instrument placé sur une bouche pour mesurer un débit d’air terminal.

Plénum de répartition

volume ou caisson distribuant l’air vers plusieurs branches du réseau.

Registre iris

organe de réglage circulaire permettant d’ajuster le débit d’une branche tout en facilitant la mesure.

Échangeur enthalpique

échangeur conçu pour transférer de la chaleur et une partie de l’humidité entre les flux sans les mélanger directement.

Baffle acoustique

élément absorbant intégré à un silencieux ou un caisson pour atténuer la propagation du bruit.

Pressostat de filtre

capteur de pression utilisé pour suivre l’encrassement de certains filtres ou réseaux.

Nous déconseillons de choisir un caisson avant d’avoir vérifié où passeront les gaines, collecteurs, prises extérieures et évacuation des condensats. L’appareil ne résout pas l’absence de volume technique.

Nous déconseillons également de cacher tous les raccords sans trappe d’accès lorsque certains organes devront être réglés, inspectés ou démontés. Une finition propre doit rester compatible avec la maintenance.

Nous déconseillons une réception limitée au bruit de fonctionnement du caisson. Les débits terminaux et l’équilibrage du réseau doivent être contrôlés dans la configuration finale.

Le matériel central peut représenter une part visible du devis, mais le chantier devient surtout complexe lorsque les passages manquent. Faux plafonds, traversées, isolation, silencieux et trappes peuvent alors structurer le coût. Comparer uniquement les caissons revient à ignorer l’ouvrage qui distribue l’air.
