Choisir la ventilation selon les chemins d’air du logement

Une ventilation fonctionne d’abord comme un parcours. Le flux entre, traverse certaines zones puis est extrait ou repris selon l’organisation retenue. Avant de comparer les systèmes, nous dessinons donc les pièces, les portes, les volumes techniques, les combles éventuels et les sorties possibles. Cette carte évite de choisir un équipement sans savoir comment ses réseaux rejoindront le logement.

Une VMC simple flux s’appuie sur une extraction organisée et des admissions extérieures prévues dans le logement. Une VMC double flux ajoute un réseau de soufflage et un échange entre les flux selon son principe. La comparaison doit donc porter sur les chemins à créer, les passages disponibles et l’entretien futur plutôt que sur une promesse générale de confort.

Cuisine, salle d’eau, salle de bains, buanderie ou autre pièce produisant ponctuellement davantage d’humidité structurent le besoin d’extraction. Leur position les unes par rapport aux autres influence fortement la longueur et la complexité des conduits. Des pièces regroupées autour d’un volume technique ne se traitent pas comme des pièces dispersées aux extrémités du logement.

Les deux scénarios doivent donc partir des mêmes besoins pièce par pièce. Le système choisi ne doit pas déplacer le problème vers un conduit impossible à passer ou une bouche difficile à entretenir. Nous relevons les plafonds, placards, combles et gaines existantes avant de dessiner le réseau.

Chambres, séjour, bureau et autres pièces de vie participent au renouvellement d’air même lorsqu’elles ne portent pas les mêmes bouches que les pièces humides. Leur relation avec les circulations et les portes compte. Une chambre isolée par plusieurs portes ne possède pas le même chemin aéraulique qu’un séjour largement ouvert sur le dégagement.

Dans un scénario simple flux, les admissions extérieures et les passages entre pièces doivent rester cohérents avec l’extraction. Dans un scénario double flux, le soufflage ajoute des conduits et des bouches à distribuer. Le plan doit montrer cette différence sans considérer qu’un réseau supplémentaire serait automatiquement un avantage ou un défaut.

La circulation intérieure est également observée aux moments où les portes restent fermées longtemps. Une chambre utilisée la nuit, un bureau isolé pendant la journée et un séjour largement ouvert ne présentent pas le même chemin réel. Cette lecture des usages évite de dessiner un réseau uniquement depuis les surfaces au sol et permet de rapprocher ventilation et manière d’habiter.

Des combles accessibles peuvent offrir un espace utile pour faire circuler des conduits, positionner certains éléments et organiser la maintenance. Leur hauteur, leur isolation, leurs trappes et les autres réseaux présents doivent toutefois être relevés. Une gaine qui paraît facile à poser sur plan peut devenir difficile si la charpente coupe le passage ou si l’accès est trop étroit.

Une ventilation simple flux peut utiliser ce volume pour concentrer les extractions. Une double flux peut demander davantage de distribution vers les pièces sèches. Le propriétaire compare donc l’encombrement réel et la facilité d’accès plutôt qu’un schéma théorique où toutes les gaines se croisent sans obstacle.

Les combles peuvent aussi recevoir des équipements qui changent dans le temps : isolation ajoutée, trappe déplacée ou stockage occasionnel. Le réseau ne doit pas être posé comme s’il occupait seul le volume. Nous repérons les zones de circulation et les éléments qui devront rester accessibles afin que la ventilation ne bloque pas une future intervention sur la toiture ou l’isolation.

Un faux plafond peut accueillir des conduits à condition que son épaisseur, sa structure et ses autres équipements le permettent. Éclairage, réseaux électriques, poutres et différences de niveau réduisent parfois fortement le passage disponible. Une baisse de plafond créée uniquement pour la ventilation modifie aussi l’architecture intérieure et doit être assumée dans le projet.

Les deux scénarios n’occupent pas le même volume de réseau. La comparaison doit donc montrer où chaque conduit passerait et quels espaces seraient touchés. Un tracé lisible évite de repousser à l’ouverture du chantier la résolution d’un réseau simplement annoncé comme « discret ».

Le dessin du faux plafond doit aussi conserver les hauteurs cohérentes entre pièces. Une retombée ponctuelle peut concentrer l’adaptation au lieu de modifier tout le plafond, mais elle doit rencontrer proprement les portes, placards et éclairages. Cette conséquence architecturale est montrée dans les deux scénarios afin que le propriétaire compare des volumes terminés et non des installations techniques isolées.

Un ancien conduit visible sur un plan ou derrière une grille n’est pas automatiquement disponible pour le nouveau système. Son trajet, son état, sa section utile et sa destination doivent être compris. Un conduit peut également desservir un autre usage ou présenter des interruptions invisibles depuis la pièce.

Réutiliser un passage peut simplifier une rénovation, mais il ne doit pas être intégré au devis comme une certitude sans vérification. La même prudence vaut pour les deux scénarios. Le projet distingue les conduits accessibles des parcours encore supposés.

Lorsque plusieurs anciens conduits existent, leur simple proximité ne suffit pas à les considérer comme interchangeables. Certains peuvent être condamnés, d’autres rejoindre des volumes différents ou présenter des changements de direction invisibles. Le relevé conserve ces incertitudes jusqu’à la vérification. Cette prudence évite qu’un devis repose sur une réutilisation qui deviendrait impossible au premier démontage.

Relier plusieurs niveaux demande parfois de traverser des planchers ou de trouver une gaine verticale. Ces traversées doivent être coordonnées avec la structure et les autres réseaux. Un passage placé au mauvais endroit peut gêner un meuble, un plafond ou une future modification.

La double distribution d’un système plus ramifié peut demander davantage de continuités verticales. Une extraction plus concentrée peut suivre un autre chemin. Cette différence se dessine niveau par niveau. Le choix reste attaché au bâtiment et non à une préférence pour plus ou moins de gaines.

Un placard peut offrir un passage ou un emplacement pour un équipement, mais il reste une surface de rangement utilisée quotidiennement. Réserver sa partie haute ou un angle doit être décidé avec les occupants. Une porte doit rester ouvrable, les filtres ou accès doivent pouvoir être atteints et les conduits protégés des chocs.

Nous intégrons donc le volume technique au plan de mobilier. Une solution qui fonctionne seulement en supprimant des rangements essentiels n’est pas équivalente à une autre qui les conserve. La comparaison doit montrer cette conséquence avant le choix.

Un équipement de ventilation doit être positionné là où son fonctionnement et sa maintenance restent compatibles avec le logement. Une proximité excessive avec une chambre ou un plafond léger peut modifier la perception sonore. À l’inverse, un emplacement très éloigné peut allonger les réseaux et compliquer les accès.

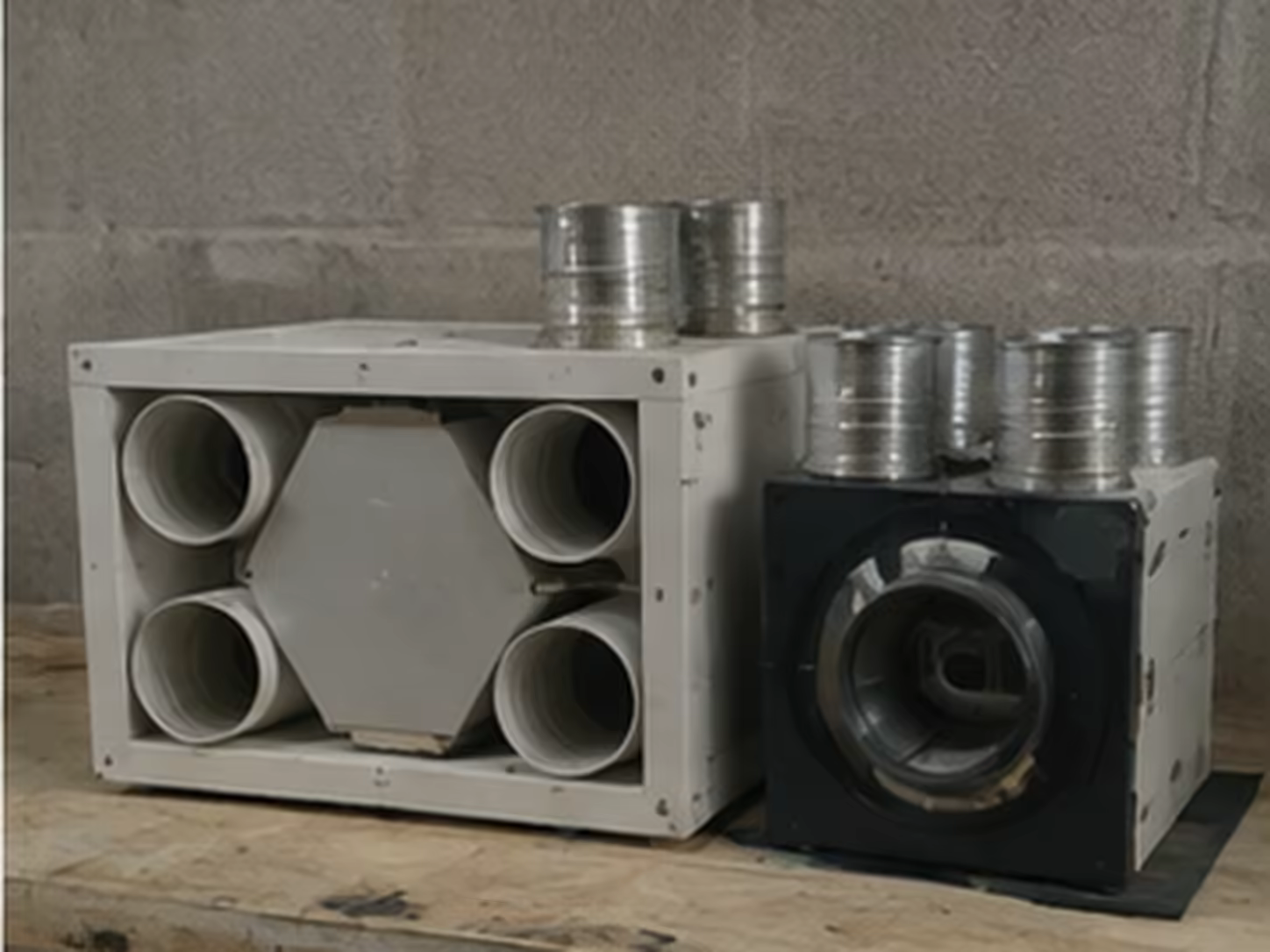

Simple flux et double flux ne présentent pas le même encombrement ni les mêmes besoins de connexion. Le projet compare plusieurs emplacements plausibles sans promettre le silence depuis le seul type de système. Support, fixation, conduits et réglage participent aussi au résultat.

Le support de fixation mérite une lecture particulière. Un mur massif, une cloison légère ou une charpente transmettent différemment les vibrations. Le projet peut prévoir un emplacement qui simplifie les conduits mais dégrade la relation avec une chambre voisine. Nous mettons donc en balance distance, structure et maintenance afin que l’implantation soit cohérente dans l’usage quotidien.

Le son peut venir du moteur, de la transmission par la structure ou du mouvement du flux dans les conduits et les bouches. Ces phénomènes n’ont pas les mêmes causes ni les mêmes remèdes. Réduire toute gêne sonore à la puissance de l’appareil ferait perdre la lecture du réseau.

Nous examinons les longueurs de conduits, changements de direction, passages étroits et positions des bouches. Les deux scénarios peuvent être confortables ou gênants selon leur conception. La neutralité consiste à comparer des réseaux correctement dessinés plutôt qu’un système soigné avec un autre volontairement simplifié.

Réseau aéraulique aussi déterminant que le caisson

Une bouche bien placée et un conduit correctement tracé peuvent compter davantage qu’une comparaison abstraite d’équipements isolés du logement.

Une bouche doit extraire le flux là où les usages le nécessitent sans gêner les meubles, luminaires ou ouvertures. Son emplacement dans une salle d’eau ne se décide pas après le carrelage, et sa position en cuisine doit être coordonnée avec les équipements et le plafond.

Dans les deux scénarios, l’extraction des pièces humides doit rester accessible pour le nettoyage. La double flux n’annule pas cette exigence ; la simple flux ne la résume pas non plus à une grille au plafond. Le plan de bouche fait partie du projet de pièce.

Le mobilier futur est intégré avant le percement. Une colonne de rangement, un meuble haut ou un nouveau plafond peut rendre une bouche moins accessible ou modifier la circulation locale. La position est donc reportée sur les plans de finition lorsque le chantier comprend plusieurs métiers. Cette coordination limite les déplacements improvisés une fois les surfaces terminées.

Un système double flux ajoute des points de soufflage dans les pièces sèches. Ils doivent être placés pour diffuser le flux sans se retrouver derrière une armoire, directement au-dessus d’un lit ou dans une zone difficile d’accès. Leur présence peut aussi influencer les faux plafonds et les finitions.

Le simple flux n’a pas ce réseau de soufflage, mais il doit conserver des admissions extérieures cohérentes avec ses extractions. Les deux scénarios possèdent donc des interfaces visibles différentes. Le propriétaire compare leur intégration dans les pièces plutôt que de considérer qu’un système serait « invisible ».

Dans une organisation simple flux, les admissions extérieures peuvent être liées aux menuiseries ou à d’autres dispositifs prévus selon la configuration. Leur présence doit être examinée lorsque les fenêtres sont remplacées ou récemment changées. Une rénovation de ventilation ne peut pas être dessinée indépendamment du projet de menuiseries.

La double flux organise autrement l’arrivée d’air dans les pièces, mais elle conserve des prises et rejets extérieurs à traiter. Chaque scénario rencontre donc l’enveloppe du logement. Nous relevons ces interfaces avant de décider.

Cette coordination devient encore plus importante lorsque les menuiseries sont posées par un autre intervenant. Les documents doivent montrer qui prévoit les entrées nécessaires, qui réalise les éventuels percements et qui vérifie le raccord final. Sans cette attribution, chacun peut considérer que l’interface appartient à l’autre lot. La ventilation reste pourtant dépendante de cette continuité.

La circulation aéraulique entre zones suppose des passages adaptés au système. La page ne demande pas au propriétaire de modifier lui-même ses portes. Elle indique que leur position, leurs seuils et les circulations doivent être vérifiés lors de la conception professionnelle.

Un changement de sol, une porte neuve ou un joint périphérique peut modifier ce chemin. Les deux scénarios doivent être coordonnés avec les finitions. La ventilation ne se résume donc pas à son appareil central : elle dépend aussi de la manière dont les salles communiquent.

Une prise extérieure doit être positionnée en tenant compte des abords, des autres sorties, de la façade et des possibilités de passage. Son emplacement visible peut influencer l’aspect extérieur et demander un raccord soigné. La page ne fournit pas de distance normative ; cette vérification appartient au projet technique.

La double flux possède une organisation extérieure différente d’un simple flux selon les composants retenus. La comparaison doit montrer les percements, grilles et conduits nécessaires. Ces détails entrent dans le devis au même titre que les gaines intérieures.

Le flux extrait doit rejoindre l’extérieur par un chemin cohérent avec le bâtiment. Une sortie en toiture, une traversée de façade ou un conduit existant implique des raccords différents. Couverture, étanchéité, parement et accès doivent être coordonnés avant percement.

Les deux systèmes rencontrent cette question, même si leurs flux ne s’organisent pas de la même manière. Nous refusons de traiter la sortie comme un accessoire ajouté en fin de chantier. Elle fait partie de l’enveloppe et de la maintenance future.

La finition autour de la sortie est également incluse. Une traversée propre doit retrouver la continuité du parement ou de la couverture sans laisser un raccord provisoire autour du conduit. Ce détail est distingué du réseau intérieur dans le devis afin que l’enveloppe soit remise en état par un périmètre clairement attribué.

Certaines configurations demandent de gérer des condensats au niveau de l’équipement ou de certaines parties du réseau. Cette eau doit pouvoir être évacuée de manière accessible et contrôlable. Un emplacement choisi uniquement pour cacher le caisson peut devenir incohérent si aucune évacuation raisonnable n’est disponible.

La comparaison doit donc intégrer ce besoin lorsque le système retenu le nécessite, sans inventer une contrainte identique pour tous les équipements. Le devis précise les raccords et accès associés afin que l’installation ne soit pas pensée indépendamment des réseaux d’eau.

Un système comportant des filtres exige un accès simple pour leur contrôle et leur remplacement. Placer l’équipement derrière une trappe étroite ou au fond d’un comble difficile d’accès peut rendre l’entretien théoriquement possible mais peu réaliste dans la vie quotidienne.

La simple flux possède elle aussi des éléments à nettoyer et des bouches à entretenir, même si l’organisation diffère. La comparaison ne se réduit donc pas à « plus » ou « moins » d’entretien. Elle regarde ce qui doit être fait, où et avec quelle accessibilité.

L’entretien doit être compatible avec la personne qui occupera le logement. Une trappe accessible seulement depuis un escabeau difficile à placer, un filtre situé derrière des cartons ou une bouche cachée par un meuble deviennent rapidement des contraintes. Le projet privilégie donc des gestes réalistes et documentés. Cette exigence vaut dans les deux scénarios, même si la fréquence et la nature des opérations diffèrent.

Un réseau comporte des courbes, raccords et branches qui doivent rester compréhensibles. Les parties impossibles à atteindre ou à identifier compliquent les interventions futures. La conception doit privilégier un tracé documenté et des accès cohérents avec la maintenance prévue.

Cette exigence existe dans les deux scénarios mais prend une importance différente selon le nombre de conduits. Le dossier final conserve les parcours afin qu’une future intervention n’ait pas à rechercher les gaines derrière les plafonds.

Des photographies prises avant fermeture complètent utilement le plan. Elles montrent les croisements avec l’électricité, les points de fixation et les changements de direction qui disparaîtront ensuite. Cette mémoire permet de percer ou modifier un plafond avec davantage de compréhension. Elle devient particulièrement précieuse lorsque plusieurs réseaux partagent le même volume technique.

Un réseau de ventilation ne se juge pas seulement à son schéma. Les raccords, assemblages et traversées doivent rester cohérents pour que le flux suive le chemin prévu. Des fuites dans un volume technique peuvent modifier le fonctionnement sans être visibles depuis les salles.

Simple ou double flux, la qualité d’exécution du circuit compte. Nous comparons donc des projets où les conduits, raccords et fixations sont inclus. Cette approche évite d’attribuer à un principe de ventilation ce qui dépend d’une installation mal terminée.

Un conduit qui traverse un volume différent des zones habitées peut rencontrer des conditions de température particulières. Sa composition et sa protection doivent être adaptées à ce parcours. La page n’impose aucun produit ni épaisseur ; elle signale simplement que le chemin du maillage compte dans sa conception.

Un simple flux peut avoir des collecteurs d’extraction dans des combles. Une double flux ajoute d’autres trajets selon son schéma. Les zones traversées sont donc reportées sur le plan avant de comparer les méthodes de pose.

Un circuit peut réduire un placard, créer un coffrage ou abaisser localement un plafond. Ces conséquences doivent être visibles dans la comparaison. Une solution qui paraît plus sophistiquée mais oblige à modifier plusieurs salles n’est pas équivalente à une autre qui utilise un volume technique disponible, et l’inverse peut également se produire.

Nous quantifions le projet par zones d’impact plutôt que par quantité abstraite de gaines. Le propriétaire sait quelles zones changent et peut hiérarchiser la conservation des volumes.

Cette hiérarchie peut conduire à déplacer le groupe ou à regrouper certains passages plutôt qu’à multiplier les coffrages. La conception teste plusieurs tracés avant de retenir celui qui respecte le mieux les usages. Le scénario final doit donc être lu comme une implantation complète, pas comme la conséquence automatique du type de VMC choisi.

Un chantier intérieur réalisé par étapes peut compliquer la ventilation si les cheminements doivent traverser plusieurs salles qui ne sont pas rénovées en même temps. Le projet doit décider quelles réservations sont préparées dès la première phase et quelles finitions peuvent attendre.

Une simple flux peut parfois demander moins de distribution. Une double flux peut nécessiter un circuit plus global. Cette différence doit être confrontée au calendrier réel. Un système cohérent techniquement peut devenir difficile si le phasage empêche ses passages.

Des fenêtres destinées à être remplacées prochainement peuvent modifier les admissions extérieures ou les raccords de ventilation selon le système. Poser un équipement sans coordonner ces travaux crée des reprises et des risques de fonctionnement incohérent après le changement de menuiserie.

Nous rapprochons donc calendrier des fenêtres et ventilation. Le propriétaire comprend quelles parties doivent être réalisées ensemble et lesquelles peuvent rester indépendantes. Cette coordination protège les deux scénarios contre une comparaison trop isolée.

Rénovation de toiture rapprochée des sorties prévues

Une toiture bientôt reprise peut être l’occasion de coordonner les sorties et passages nécessaires, alors qu’une couverture récente demande davantage de précaution pour toute nouvelle traversée. Cette relation peut influencer le calendrier sans désigner un système gagnant.

Les sorties, combles et éventuels volumes techniques sont donc intégrés au même plan. Une ventilation bien conçue appartient au bâtiment entier et non à une succession de zones intérieures.

Cuisine ouverte distinguée d’une cuisine simplement ventilée

Une cuisine ouverte sur le séjour modifie les usages et la circulation aéraulique, mais elle ne supprime pas la nécessité d’un dispositif de gestion aéraulique cohérent. Les appareils de cuisson, la hotte éventuelle et les extractions doivent être considérés comme des équipements différents dont les interactions sont examinées dans le projet.

Simple ou double flux, le maillage général doit rester lisible. La page ne transforme pas la cuisine en justification d’un ensemble particulier ; elle montre les interfaces à coordonner pour éviter les conflits entre collecteurs et équipements.

Une chambre située loin du volume technique peut demander un parcours plus long. Cela ne permet pas de conclure que le dispositif serait inadapté. Il faut regarder le tracé possible, les passages, le bruit et l’accès aux cheminements avant de décider.

La double flux ajoute un soufflage dans cette pièce, la simple flux s’appuie sur une autre organisation de l’arrivée d’air. Les deux solutions doivent être dessinées depuis la même chambre réelle. La distance devient une donnée de projet et non un argument général.

Lorsque les salles se répartissent sur plusieurs étages, l’extraction doit trouver des passages verticaux compatibles avec la structure et les circulations. Un conduit dans une cage d’escalier, un placard ou une gaine technique change l’usage de cet espace et doit être intégré aux finitions.

La comparaison porte sur le nombre de traversées et la facilité de les regrouper. Un circuit plus ramifié peut rester simple si une gaine verticale existe. Un maillage théoriquement plus léger peut devenir compliqué si les zones humides sont dispersées. Le bâti impose donc sa propre hiérarchie.

Extensions reliées au ensemble existant avec prudence

Une extension ajoutée plus tard peut posséder sa propre gestion aéraulique ou devoir rejoindre celle du logement principal. Avant de prolonger un circuit, il faut comprendre son fonctionnement actuel, ses accès et les possibilités de passage. La simple présence d’un caisson existant ne garantit pas qu’une branche supplémentaire soit cohérente.

Le projet peut parfois conserver deux organisations distinctes ou prévoir une recomposition plus globale. Cette décision dépend des salles et des travaux futurs. La page ne donne pas de recette depuis la seule surface ajoutée.

Une organisation simple flux dépend d’admissions extérieures cohérentes, de passages entre zones et d’un maillage d’extraction correctement tracé. Des menuiseries modifiées sans coordination ou des portes très étanches peuvent perturber le chemin prévu. Son apparente simplicité ne dispense donc pas d’une conception globale.

Elle peut demander moins de collecteurs de distribution dans certaines rénovations, ce qui peut réduire l’impact sur les plafonds et placards. Cette caractéristique ne devient un avantage que si les entrées, extractions et usages restent cohérents avec le logement.

Une double flux demande davantage de distribution, un emplacement technique adapté et un entretien accessible des éléments qui le nécessitent. Dans un bâti très cloisonné sans passage disponible, cette densité de circuit peut devenir une contrainte forte. Le chantier doit la montrer avant décision.

Elle organise aussi l’arrivée d’air par un maillage dédié et peut offrir une autre maîtrise des chemins aérauliques lorsque le bâtiment s’y prête. Cette possibilité ne supprime ni la maintenance ni les interfaces avec l’enveloppe. Le projet reste un ensemble de cheminements, bouches et accès à concevoir précisément.

Aucun dispositif ne compense un circuit mal dessiné

La qualité du tracé, des raccords, des accès et de la maintenance reste déterminante quelle que soit la technologie retenue.

Un devis comparable distingue le groupe, les collecteurs, bouches, percements, raccords extérieurs, éventuels coffrages, reprises de plafond et passage de maintenance. Comparer un équipement seul avec un ensemble entièrement posé produirait une conclusion trompeuse.

Les deux scénarios sont donc reconstruits à périmètre équivalent. Les zones encore incertaines, comme un passage derrière un plafond fermé, sont signalées séparément. Le propriétaire sait ce qui est inclus et ce qui dépend d’une vérification.

Le choix dépend du plan des salles, des volumes techniques, des possibilités de cheminements, de l’impact sur les finitions, du niveau d’entretien accepté et du calendrier des autres travaux. Ces contraintes ne s’additionnent pas de la même manière dans chaque logement.

Le devis détaillé reprend le circuit et les finitions confiés lorsque nous intervenons. Il ne présente aucune extraction comme supérieure par principe. La décision reste attachée aux chemins aérauliques que le bâtiment permet de construire proprement et d’entretenir ensuite.

La synthèse finale localise les passages, les points d’entretien et les interfaces avec les autres travaux. Elle distingue ce qui est certain de ce qui dépend encore d’une ouverture ou d’un futur remplacement de menuiserie. Le propriétaire peut ainsi comparer deux installations complètes et garder une mémoire compréhensible du maillage après fermeture des plafonds et coffrages. Les réservations non utilisées et les passages laissés disponibles sont également notés afin qu’une évolution future ne commence pas par une nouvelle recherche dans les parois. Cette documentation complète le choix technique par une logique d’entretien et de transformation durable du logement existant habité.

La documentation finale facilite également les réglages futurs sans perdre la logique des parcours retenus.

Volume technique

espace disponible pour loger équipement, raccords ou distribution sans compromettre l’accès futur.

Admissions extérieures

points par lesquels l’air neuf rejoint le logement selon l’organisation de ventilation retenue.

Pièces sèches

volumes de vie qui participent au chemin général de renouvellement sans être les principaux points d’extraction humide.

Changements de direction

coudes ou déviations du cheminement qui influencent l’encombrement et la manière de tracer les réseaux.

Volumes techniques

ensemble des placards, combles, faux plafonds ou réservations pouvant recevoir une partie de la distribution.

Circulation aéraulique

trajet organisé des flux entre admissions, pièces, passages et points d’extraction.

Organisation simple flux

principe fondé sur une extraction mécanique avec des admissions d’air prévues ailleurs dans le logement.

Chemins aérauliques

parcours disponibles pour conduire l’air et les réseaux à travers le bâtiment.

Choisir un système avant d’avoir dessiné ses conduits peut conduire à des coffrages, percements ou pertes de rangement découverts seulement pendant le chantier.

Réutiliser un ancien conduit uniquement parce qu’une grille existe ne garantit ni son trajet ni sa disponibilité pour le nouveau réseau.

Placer un équipement dans la zone la plus cachée sans penser aux filtres, bouches et accès de maintenance transforme l’entretien futur en opération inutilement difficile.

Le piège : comparer deux caissons alors que le logement recevra deux réseaux très différents. La vraie décision se joue dans les chemins d’air, les passages, les bouches, les sorties et l’accessibilité de l’ensemble après finition.
