Rénovation électrique entre sécurité conformité et usages

La rénovation électrique d’un logement ne commence ni par le remplacement d’un tableau ni par le comptage des prises. Elle commence par déterminer le niveau de reprise nécessaire. Le chantier peut viser la suppression d’un risque identifié ou aller jusqu’à la reconstruction d’une distribution devenue incohérente. La série normative actuelle des installations à basse tension encadre la conception et l’exécution des travaux neufs ou rénovés. Le diagnostic d’une installation existante répond à une autre logique : il recherche des risques et décrit un état à un instant donné. Confondre ces deux lectures conduit soit à sous-estimer un chantier, soit à présenter comme obligatoire une reconstruction qui ne l’est pas.

La réglementation et la normalisation ne remplissent pas la même fonction. La série normative publiée dans sa structure actuelle fixe les règles de conception, de protection et de mise en œuvre applicables aux installations concernées. Dans l’habitation, la partie résidentielle vise les locaux privatifs et leurs espaces extérieurs privatifs associés ; les parties communes d’un bâtiment collectif relèvent d’autres parties de la série. Le diagnostic électrique, lui, examine une installation déjà en service afin d’évaluer des risques susceptibles d’atteindre la sécurité des personnes et d’observer son fonctionnement général. Un rapport de diagnostic n’est donc ni un plan d’exécution ni un certificat global de conformité à la dernière édition normative. Cette distinction doit rester visible dans le devis comme dans le vocabulaire employé.

Norme actuelle sans assimilation de l’ancien au neuf

Un logement ancien n’est pas automatiquement à reconstruire entièrement parce que les règles techniques ont évolué. Chaque modification doit cependant être conçue avec les prescriptions applicables au périmètre rénové. Cette nuance évite de conserver un défaut dangereux sous prétexte d’ancienneté. Elle évite aussi de promettre une « mise aux normes totale » sans définir précisément le périmètre reconstruit.

Une mise en sécurité vise d’abord les situations dangereuses repérées sur l’existant. Le travail peut concerner une protection insuffisante ou un matériel dégradé ; il peut aussi répondre à un conducteur exposé, à un défaut de coupure ou à une liaison de protection incohérente. Une rénovation complète va beaucoup plus loin. Elle recompose d’abord la distribution et les cheminements. Les protections sont ensuite raccordées à des usages identifiés, jusqu’aux points terminaux prévus par le programme. Entre les deux existe une grande variété de rénovations partielles. Le bon niveau de travaux dépend donc de l’état constaté, des transformations prévues et de ce qui restera durablement en service après le chantier.

Le diagnostic réglementaire examine notamment l’appareil général de commande et certaines protections. Il contrôle aussi les dispositions particulières autour d’une baignoire ou d’une douche. Certains matériels susceptibles d’exposer à des parties sous tension entrent également dans son champ. Il repère aussi des conducteurs insuffisamment protégés mécaniquement. En revanche, il ne cartographie pas tous les passages cachés et ne prouve pas la qualité d’un conducteur derrière chaque parement. Pour chiffrer une rénovation, le diagnostic constitue donc un point de départ, jamais un relevé d’exécution.

Le projet électrique se dessine depuis ce qui doit fonctionner après les travaux. Un équipement de chauffage ne sollicite pas la distribution comme un point d’éclairage. Les usages de cuisson ou de lavage diffèrent encore des besoins informatiques et des autres équipements fixes. Nous distinguons les usages permanents des besoins occasionnels, puis les appareils susceptibles d’évoluer. Le relevé pièce par pièce rattache chaque point d’usage à une fonction réelle. Les circuits spécialisés sont réservés aux équipements qui les justifient dans le programme. Cette lecture évite de tirer des circuits sans destination précise. Elle permet aussi d’identifier une dérivation en attente lorsqu’une évolution est prévue, plutôt que de multiplier des départs inutilisés. Le périmètre devient ainsi compréhensible avant toute ouverture de paroi.

Le tableau concentre la distribution, mais un coffret neuf ne suffit pas. Nous examinons le bornage avant l’encliquetage d’un module. Le plastron doit conserver une obturation correcte et permettre le déclipsage puis le débrochage d’un appareil prévu pour cette opération sans masquer les départs. Un pontet improvisé ou une filerie impossible à suivre rendent la maintenance fragile. Le peigne d’alimentation reste un composant de distribution, pas un substitut au repérage de circuits. Après capotage, la fonction de chaque départ doit encore être comprise.

Le calibre reste lié au conducteur, au mode de pose et à l’usage desservi. Dans un appareil magnétothermique, le bilame réagit à la surcharge tandis que le déclenchement magnétique répond à un autre phénomène. La courbe de déclenchement ne remplace pas cette analyse. Le courant assigné, la filiation entre protections et un éventuel fonctionnement temporisé décrivent encore des comportements distincts. Le devis rattache donc chaque protection à son circuit au lieu d’aligner des références. La courbe de déclenchement reste documentée avec le dispositif retenu.

Calibre nominal replacé dans le comportement du circuit

Une coupure répétée peut signaler une surcharge ou un défaut. Rendre le déclenchement moins sensible ne constitue pas un diagnostic. La part instantanée du fonctionnement doit rester cohérente avec le circuit, tout comme le choix d’un sectionneur lorsqu’un organe de coupure séparé est prévu.

L’appareillage regroupe les mécanismes manipulés. Une alvéole de prise et son éclipse de protection ne se contrôlent pas comme une commande. La fixation de la boîte, l’encliquetage du mécanisme et le déclipsage futur doivent rester compatibles avec la finition. Un micromodule ajouté derrière une commande demande aussi un volume disponible et une connectique accessible. Le choix décoratif vient après ces contraintes. Une plaque bien posée ne compense ni un bornage médiocre ni une boîte instable.

Une broche visible ne démontre pas la continuité du conducteur de protection. Le contrôle suit les liaisons utiles et interprète les mesures dans le régime de neutre de l’installation. La tellurométrie concerne la caractérisation de la prise de terre lorsqu’elle est pertinente ; l’impédance observée doit toujours être replacée dans le schéma étudié. La résistivité du sol explique certains écarts de mesure, mais elle ne transforme pas une valeur isolée automatique. Le raccordement doit rester vérifiable jusqu’aux points concernés.

L’équipotentialité vise à limiter certaines différences de potentiel entre éléments conducteurs dans les configurations prévues. Elle ne doit pas être improvisée à partir d’une canalisation choisie comme substitut de terre. Lorsqu’une salle d’eau est transformée, les liaisons existantes sont repérées avant dépose. Le même contrôle accompagne la modification d’un élément conducteur concerné. Le chantier conserve ainsi la logique de protection pendant les transformations. Cette vérification est d’autant plus importante lorsque plusieurs générations de travaux ont ajouté des matériaux ou des appareils sans dossier technique commun.

Un circuit spécifique n’a de sens que si sa destination est connue. Une dérivation en attente peut préparer un appareil futur déjà décidé. Un délesteur répond à une autre question : il arbitre certains appels de puissance lorsque le projet le prévoit. Un actionneur ou un asservissement peuvent encore commander un équipement sans changer la fonction de sa protection. Le tableau reste lisible lorsque chaque départ porte une destination claire, y compris lorsqu’un équipement électrothermique sera installé plus tard.

Les commandes se placent depuis les gestes quotidiens plutôt que depuis un mur vide. Un gradateur modifie un usage d’éclairage ; un temporisateur répond à une durée de commande. La domotique peut ajouter un actionneur ou un micromodule, mais elle ne doit pas rendre le fonctionnement incompréhensible sans application. Lorsque l’adressage d’un équipement est nécessaire, il est conservé dans le dossier. La téléinformation ou un autre asservissement restent séparés du simple circuit de puissance qu’ils pilotent.

La cuisine concentre plusieurs équipements fixes et mobiles, mais la solution ne se déduit pas d’une liste standard recopiée. L’implantation du mobilier, le plan de travail et les appareils retenus déterminent les raccordements utiles. Les alimentations électriques doivent être coordonnées avec l’eau, la ventilation et les accès de maintenance. Une prise déplacée après la pose d’un caisson peut devenir inaccessible. Le repérage de circuits doit donc rester cohérent avec le plan final de cuisine et avec les appareils effectivement installés, sans transformer la pièce en catalogue normatif.

Une salle d’eau impose une attention particulière à la position des matériels et aux liaisons de protection. La première question porte sur la géométrie réelle de la pièce après travaux. Le receveur et les parois déterminent un premier cadre ; le mobilier ainsi que l’éclairage sont ensuite replacés avec les équipements fixes. Le projet électrique s’adapte à cette configuration. Nous évitons les raccourcis du type « prise interdite partout » ou « appareil autorisé partout ». La décision dépend de la zone concernée et des caractéristiques du matériel. La décision doit donc être arrêtée sur plan avant les percements et vérifiée avant fermeture.

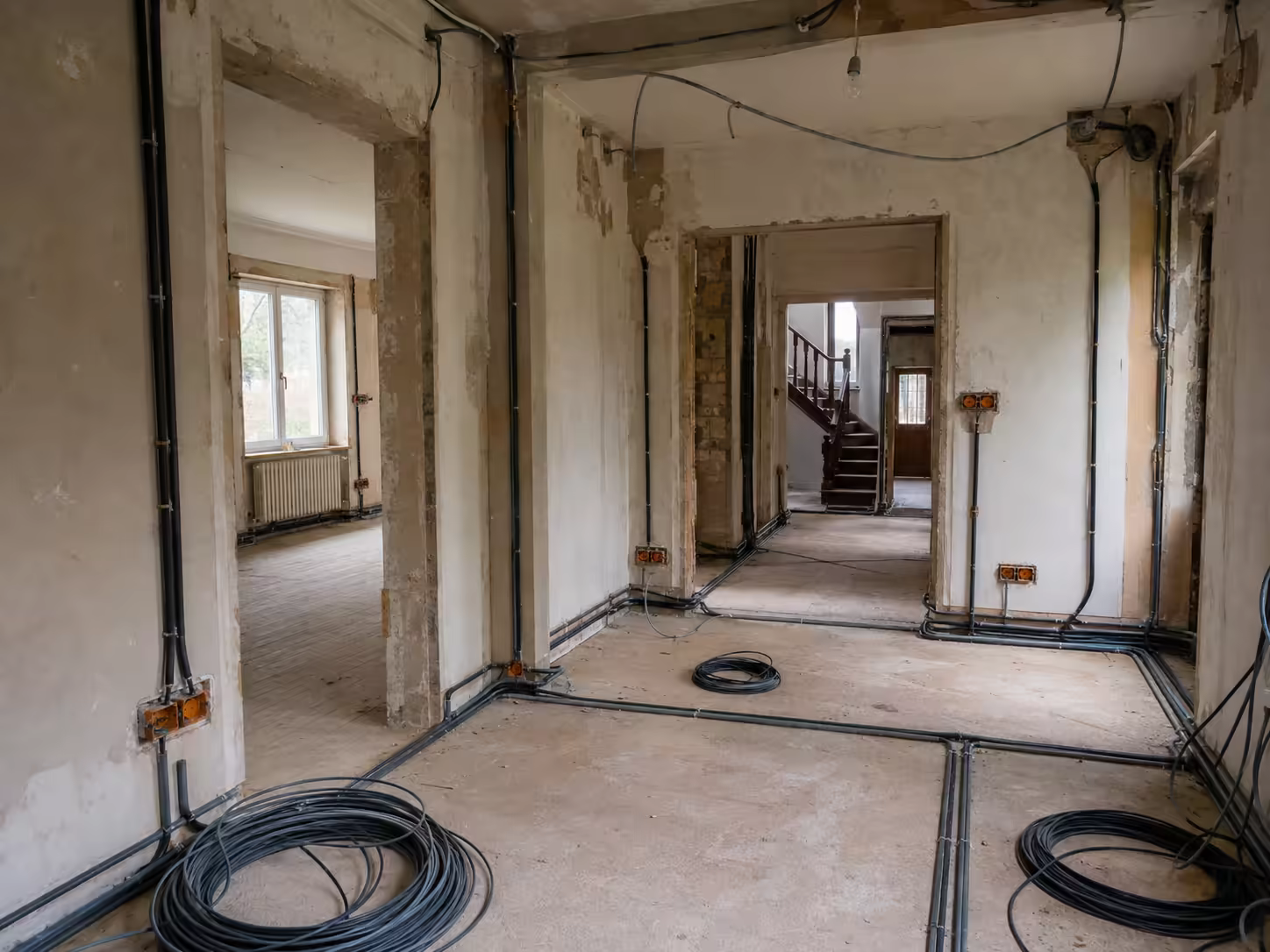

Le trajet des conducteurs fait partie du chantier. Un conduit annelé n’offre pas la même rigidité qu’un tube cintrable. Un souplisseau peut protéger localement une transition sans devenir un cheminement général. Dans un volume technique, un chemin de câbles rend le réseau accessible si son supportage reste adapté. Nous définissons le parcours avant les percements. Cette méthode évite de créer une saignée simplement parce qu’elle semble directe, alors qu’un autre trajet préserverait mieux le support.

Une maçonnerie pleine n’impose pas une saignée continue. La brique pleine ne dicte pas davantage un trajet unique : son état doit être lu avant de choisir une ouverture longue ou un passage moins invasif. La rainureuse convient à certains tracés, alors qu’une scie-cloche prépare surtout une implantation ponctuelle. Le burineur n’intervient qu’après lecture de la paroi et du passage recherché. L’ébavurage d’un percement protège le câble lorsque l’arête du support reste agressive ; un passe-fil peut compléter cette traversée. L’obturation finale dépend du support et de la fonction de la paroi. Le chemin électrique reste ainsi subordonné au bâtiment.

Un réseau visible peut être propre et maintenable. Une moulure correctement raccordée protège un parcours sans imposer de reprise profonde. Sur un chemin de câbles, une éclisse relie les tronçons tandis qu’un serre-câble évite qu’une entrée d’enveloppe tire sur le raccordement. Le caractère autoextinguible d’un matériau se vérifie dans sa documentation lorsqu’il constitue un critère du système retenu. Le cheminement apparent doit surtout rester démontable, lisible et cohérent avec l’usage du volume.

Une gaine préfilée simplifie certains passages sans rendre le tracé indifférent. Le mandrinage permet de vérifier qu’un conduit reste franchissable avant le tirage, puis l’aiguillage prépare le passage du tire-fil. Le dévidage depuis un dévidoir limite les torsions au départ du câble et un guide-câble protège son entrée dans le conduit. Une ovalisation excessive peut bloquer l’ensemble malgré un diamètre apparemment suffisant. Le tirage est donc préparé depuis le parcours réel, avec une réserve qui ne surcharge pas le conduit. La gaine préfilée reste repérée jusqu’à son point d’aboutissement.

Une connexion doit rester localisable après fermeture. Un conducteur monobrin ne se prépare pas comme une âme souple recevant un embout sertissable. Un raboutage ancien découvert dans une paroi ne devient pas acceptable parce qu’il fonctionne encore ; son accessibilité et sa méthode doivent être examinées. L’étamage observé sur une terminaison ancienne mérite la même prudence. Lorsqu’un manchonnage appartient à une solution prévue, sa fonction doit rester identifiable. Le repérage de circuits relie ensuite chaque connexion à son départ.

Câble invisible maintenu identifiable après fermeture

Une photographie avant fermeture donne une trace immédiate du parcours. Un synoptique ou une représentation schématique peut compléter cette mémoire lorsque la topologie du réseau devient plus complexe. Le récolement final décrit ce qui a été exécuté, pas ce qui figurait seulement sur le premier dessin.

L’attestation de conformité ne doit pas être présentée comme un papier systématiquement exigé dès qu’une prise est déplacée. Le code de l’énergie prévoit des cas obligatoires, notamment pour certaines installations nouvelles et pour une installation entièrement rénovée lorsque le distributeur l’a mise hors tension à la demande du client pour permettre cette rénovation. Le document sert alors à attester la conformité du périmètre concerné avant la mise ou remise sous tension dans les conditions prévues. Le chantier doit identifier ce besoin assez tôt pour organiser la démarche.

Une rénovation non totale peut faire l’objet d’une attestation sur demande du maître d’ouvrage. Le document précise alors les circuits concernés et les limites de ce qu’il couvre. Cette précision évite de transformer un contrôle partiel en certificat global de l’existant. Le dossier de récolement, le synoptique disponible et le repérage de circuits doivent raconter la même topologie. Une nomenclature ou un baguage cohérent facilite ensuite l’identification sans multiplier les annotations contradictoires.

Certaines reprises peuvent être phasées dans un logement habité lorsque les départs sont suffisamment identifiés. La consignation d’une zone doit empêcher sa réalimentation intempestive pendant l’intervention. Lorsque l’organe s’y prête, un cadenassage matérialise cette condamnation. La déconsignation et le réarmement interviennent seulement après les contrôles prévus. Cette organisation ne garantit pas une continuité permanente : un remplacement à l’origine de la distribution peut imposer une coupure plus large. Le planning découle donc du réseau réel.

Une coupure large se prépare avant d’ouvrir le tableau. Les appareils sensibles sont arrêtés et les usages indispensables sont identifiés. La remise sous tension suit ensuite un ordre prévu plutôt qu’un réenclenchement général. Un déclenchement instantané au réarmement oriente la recherche autrement qu’un comportement temporisé. Cette lecture évite de multiplier les essais au hasard. Si une séparation omnipolaire appartient au dispositif étudié, elle doit rester comprise dans la séquence de coupure et de remise en service.

Une maison de mineur ou un logement transformé plusieurs fois peut juxtaposer des générations électriques sans logique commune. Une ancienne filerie apparente peut côtoyer un précâblage plus récent. Un décâblage incomplet laisse parfois des tronçons sans fonction. Une pieuvre issue d’une préfabrication intérieure peut encore apparaître derrière des doublages refaits. Le bâtiment fournit donc un contexte, jamais une solution automatique. Nous cherchons les ajouts successifs et les portions abandonnées avant de décider ce qui reste exploitable. L’ancienneté architecturale ne permet pas de deviner la topologie des circuits cachés.

Dans un immeuble de rapport, chaque logement doit retrouver son propre périmètre électrique. Les équipements communs suivent une autre responsabilité, même lorsqu’un chemin de câbles traverse plusieurs volumes. Le bornage d’un départ et son repérage doivent éviter toute ambiguïté entre installations. Une alimentation monophasée ne se décrit pas comme une distribution tétrapolaire simplement parce que plusieurs conducteurs partagent un passage. Le dossier distingue donc les topologies présentes et les accès nécessaires à leur maintenance.

Le torsadage d’une paire participe à son comportement électrique et la distingue d’un conducteur de puissance. Le blindage ou l’écrantage n’est utile que s’il appartient à une connectique cohérente. La diaphonie décrit une perturbation entre liaisons voisines. Un parasitage peut aussi provenir de l’inductance du parcours ou d’un couplage capacitif. L’immunité électromagnétique du système se travaille par le parcours et l’installation, pas par un accessoire ajouté au hasard. Une ferrite peut avoir une fonction dans certains équipements sans remplacer une séparation correctement conçue.

Les essais interviennent tant que les raccordements restent accessibles. Un contrôleur multifonction peut regrouper plusieurs mesures. Un ampèremètre répond à une autre observation. La thermographie peut révéler un échauffement dans un contexte approprié ; le thermogramme doit alors être interprété et non lu comme une preuve isolée. Une distorsion harmonique ou un phénomène transitoire demande encore une méthode distincte. Le couple de serrage suit les prescriptions du matériel. Les contrôles sont donc choisis pour le défaut recherché, pas pour remplir une fiche.

Le propriétaire doit pouvoir retrouver ce qui a été modifié. Le récolement rassemble le schéma utile et le repérage de circuits exécuté. Le régime de neutre est conservé parmi les données utiles lorsque cette information appartient au dossier. Un baguage durable ou une gravure peut identifier certains départs lorsque cette méthode est adaptée. Les références de l’appareillage et les notices pertinentes complètent le dossier. Une dérivation en attente reçoit une destination explicite. Cette documentation facilite la maintenance sans prétendre remplacer le diagnostic réglementaire lorsqu’il devient nécessaire.

La réception combine essais techniques et usages quotidiens. Les commandes sont manœuvrées depuis les circulations et l’appareillage est vérifié dans son contexte. Lorsqu’un dispositif contre les surtensions appartient au projet, une cartouche débrochable peut intégrer une varistance ou une autre technologie prévue par le fabricant ; un éclateur relève encore d’un principe différent. L’amorçage ou le claquage d’un isolant ne se déduit jamais de son seul aspect. La réception clôt le chantier lorsque les fonctions exécutées correspondent aux documents remis.

Appareillage

Ensemble des mécanismes installés aux points d’usage pour assurer une commande ou un raccordement.

Chemin de câbles

Support continu ou ajouré destiné à organiser et maintenir plusieurs canalisations électriques sur un parcours identifié.

Gaine préfilée

Conduit dans lequel des conducteurs sont fournis déjà introduits pour le circuit prévu.

Dérivation en attente

Raccordement préparé pour un usage futur déjà défini sans équipement terminal encore installé.

Repérage de circuits

Identification durable de chaque départ et de son usage afin de simplifier le contrôle puis la maintenance.

Calibre

Valeur nominale associée à un dispositif de protection et interprétée selon les caractéristiques du circuit concerné.

Courbe de déclenchement

Caractéristique décrivant la réaction d’un disjoncteur selon l’intensité et la durée de la surintensité.

Régime de neutre

Organisation des liaisons de la source avec la terre et les masses qui participe au fonctionnement des protections.

Nous déconseillons de remplacer seulement la façade du tableau lorsque les départs restent inconnus. Une enveloppe récente ne rend pas les circuits cachés plus lisibles.

Nous déconseillons d’augmenter le calibre d’une protection pour supprimer une coupure sans rechercher sa cause. La protection doit rester cohérente avec le circuit qu’elle surveille.

Nous déconseillons enfin de refermer doublages ou plafonds avant les essais et le repérage. Un réseau inaccessible transforme une correction simple en recherche destructive.

Un coffret récent peut être raccordé à des circuits de générations très différentes. Le tableau améliore la distribution seulement si les départs en aval sont identifiés, protégés et compatibles avec le périmètre rénové.
