Fenêtres Arras fixées selon le support de la baie

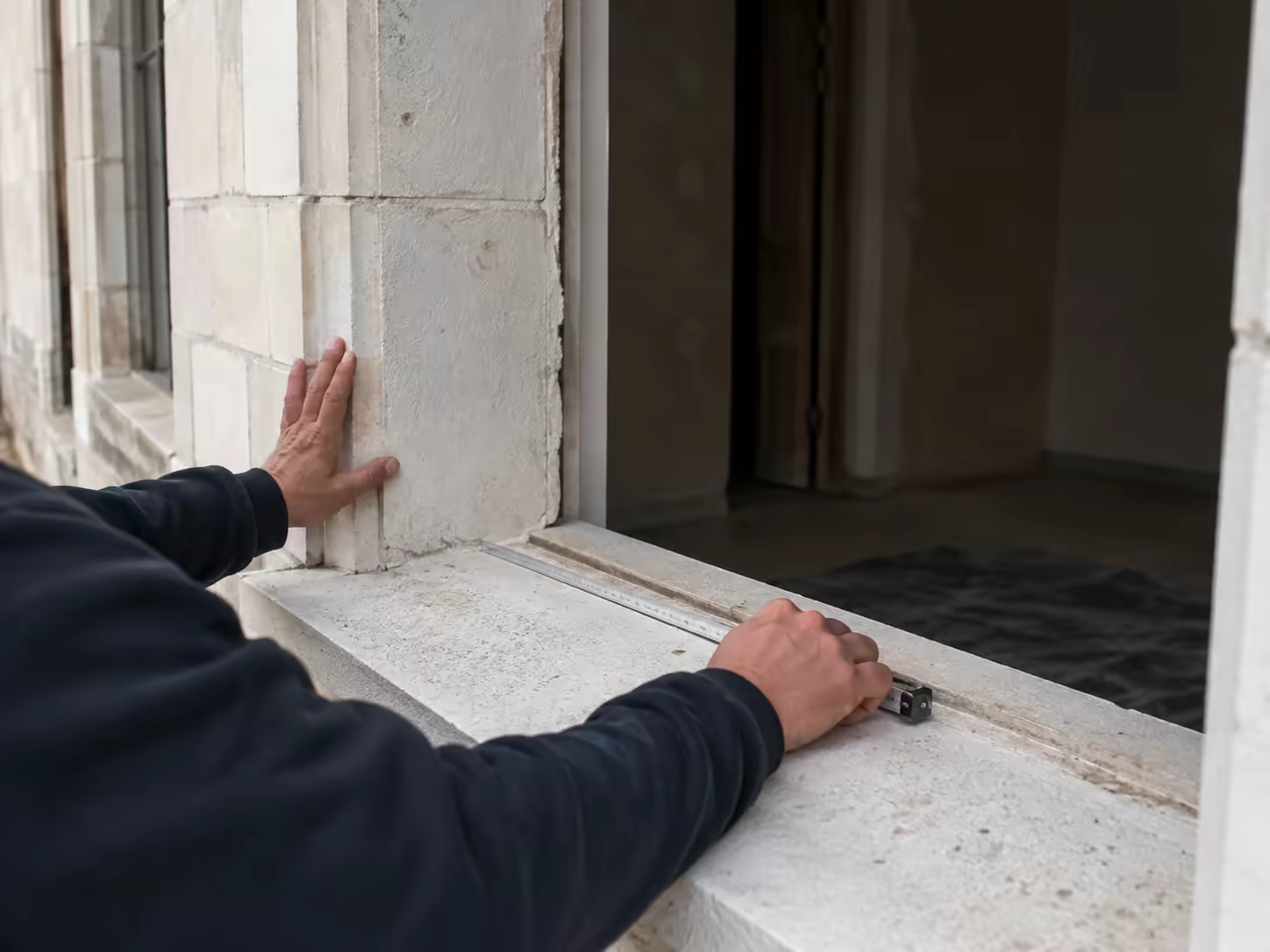

La pose commence par la reconnaissance du matériau qui forme la baie. Une surface peinte peut cacher une brique pleine, une brique creuse, un encadrement de béton ou une reprise plus récente. Ces supports ne reçoivent ni la même cheville ni la même profondeur d’ancrage. Un perçage trop proche d’une arête peut éclater la maçonnerie et fragiliser le joint périphérique. Un ancrage placé dans un enduit ne transmet pas durablement les efforts du dormant. Nous examinons donc les tableaux, le linteau et l’appui avant de définir la menuiserie. Les sondages restent localisés et ne détruisent pas les finitions utiles. Cette lecture permet aussi de repérer un ancien dormant dissimulé sous un habillage. La fenêtre future est dessinée seulement après cette première cartographie du support.

Une surface régulière peut cacher plusieurs matériaux

Le même tableau peut réunir une brique ancienne et une réparation en mortier. La fixation doit rejoindre la partie porteuse sans se contenter de la finition visible.

Des fenêtres Arras de mêmes dimensions peuvent demander deux plans de fixation totalement différents. Une baie bordée de brique pleine accepte certains ancrages dans des zones suffisamment éloignées des joints. Une brique creuse demande une cheville capable de travailler dans ses alvéoles sans écraser la paroi. Un encadrement en béton permet un ancrage plus direct mais impose une vérification de la distance aux arêtes et aux armatures. Le dormant transmet son poids vers les cales d’assise alors que les fixations maintiennent sa position sous le vent et les manœuvres. La mousse ou le mastic ne remplace jamais cette liaison mécanique. Nous définissons le nombre de points selon la hauteur, la largeur, le poids des ouvrants et la nature du support. La répartition évite de déformer le profil pendant le serrage.

La brique pleine offre une matière continue mais ses arêtes restent sensibles aux éclats. Le perçage doit respecter une distance suffisante du bord de la baie. Un joint friable n’est pas choisi comme zone d’ancrage lorsque la brique voisine peut recevoir la fixation. La poussière de forage est retirée avant la mise en place de la cheville. Une profondeur excessive peut traverser la maçonnerie ou atteindre un vide intérieur inattendu. Une profondeur insuffisante réduit la tenue mécanique. Les anciennes pattes métalliques sont retirées ou recoupées sans laisser une cavité ouverte vers l’extérieur. Une brique fissurée doit être reprise avant le calage définitif du dormant. Le joint de finition ne doit pas masquer une arête devenue instable. Cette préparation protège la menuiserie et le parement arrageois qui l’entoure.

Une brique creuse ne réagit pas comme un bloc plein au serrage d’une cheville. Ses parois internes peuvent se rompre lorsque l’expansion reste trop concentrée. Le perçage doit éviter la percussion excessive qui éclate les cloisons minces. La cheville est choisie selon l’épaisseur rencontrée et selon l’effort à reprendre. Une fixation plus longue n’est pas automatiquement plus sûre si elle traverse plusieurs vides sans zone de travail adaptée. Nous contrôlons la résistance près du tableau avant de répéter le même détail sur tout le pourtour. Les cales d’assise reprennent le poids afin que les vis ne travaillent pas seules en cisaillement. Un habillage intérieur peut cacher une brique creuse sous une couche épaisse de plâtre. La longueur utile est donc calculée depuis le dormant jusqu’au matériau porteur et non depuis la face finie.

La reconstruction arrageoise des années 1920 a largement associé la brique à des éléments structurels ou d’encadrement en béton. Un tableau peut ainsi paraître entièrement maçonné alors qu’un potelet ou un linteau en béton se trouve derrière le parement. Le perçage produit une poussière et une résistance différentes qui confirment cette transition. Une fixation dans le béton doit rester éloignée d’une arête fragile. Elle ne doit pas couper une armature sans diagnostic approprié. Le dormant est calé avant le serrage pour éviter qu’une vis puissante ne tire le cadre vers une surface irrégulière. Les différences entre béton et brique créent aussi des mouvements distincts autour du joint. Le calfeutrement doit accepter ces variations sans se décoller. La finition extérieure reste souple et continue sur toute la jonction.

Le linteau reprend la maçonnerie placée au-dessus de l’ouverture. Il peut être en béton armé tout en restant dissimulé derrière la brique ou l’enduit. Une fissure horizontale ou diagonale demande un examen avant la dépose de la fenêtre. Le dormant ne doit jamais être utilisé pour compenser un linteau qui travaille. Les fixations hautes sont placées dans une zone saine sans entailler l’élément pour gagner quelques millimètres. Un coffre de volet roulant peut réduire la hauteur disponible et masquer le dessous du linteau. Nous relevons alors la position de chaque pièce avant la fabrication. Une traverse supérieure trop proche du coffre complique l’ancrage et l’éventuelle entrée d’air. La fenêtre reste un remplissage de baie et ne devient pas un soutien improvisé de la maçonnerie supérieure.

L’appui porte la partie basse du dormant et rejette l’eau vers l’extérieur. Il peut avoir été remplacé longtemps après la construction du mur. Une reprise en béton rencontre alors des tableaux en brique plus anciens. Cette différence doit être repérée avant la pose. L’appui est contrôlé sur sa stabilité, sa pente et sa largeur utile. Une fissure proche du bord peut s’ouvrir davantage sous une fixation ou sous le poids d’une grande menuiserie. Les cales d’assise reposent sur des zones capables de transmettre la charge. Elles ne sont jamais remplacées par un bourrage compressible. La bavette ou le profil bas ne doit pas empêcher l’écoulement prévu. Nous vérifions enfin la liaison entre l’appui et les tableaux car une fissure d’angle constitue un passage fréquent pour l’eau.

Le rejingot est le relief situé au fond de l’appui. Il forme une barrière contre le retour d’eau sous le dormant. Sa hauteur et sa continuité doivent rester compatibles avec le profil choisi. Un rejingot cassé dans un angle peut alimenter une infiltration malgré un joint extérieur apparemment continu. Une bavette trop basse peut aussi fermer les évacuations de la menuiserie. Nous relevons donc la position des trous de drainage avant de définir la finition. Le cadre ne doit pas reposer directement sur une surface irrégulière qui le déforme. Les cales d’assise maintiennent la traverse basse sans créer de point dur sous le vitrage. Une reprise localisée du rejingot est réalisée avant le calfeutrement. La finition intérieure intervient seulement après un essai confirmant que l’eau est rejetée vers la façade.

La feuillure est une réservation dans laquelle l’ancien dormant peut être partiellement encastré. Une dépose totale révèle sa largeur réelle et l’état des briques de rive. Des couches de mortier ou des pattes rouillées peuvent réduire l’espace disponible. La feuillure est nettoyée sans agrandir inutilement la baie. Une brique descellée est reprise avant la prise de mesures définitive lorsque son état modifie le support. La nouvelle fenêtre doit conserver assez de place pour le calage et le calfeutrement. Un profil trop large réduit la lumière et rend le joint extérieur difficile à contrôler. Une feuillure irrégulière demande parfois une pièce de rattrapage conçue avec le dormant. L’habillage intérieur ne doit pas devenir la seule solution pour masquer un écart qui aurait dû être traité dans la maçonnerie.

La patte relie mécaniquement le dormant au tableau. Sa forme dépend de la position de la fenêtre dans l’épaisseur du mur. Une pose reculée demande une patte capable de franchir le vide sans se déformer sous le serrage. Une pose proche du nu extérieur exige une fixation qui ne fragilise pas l’arête de brique. Les pattes sont réparties autour du cadre selon les dimensions et les points sollicités par les ouvrants. Elles ne doivent pas gêner les paumelles ni les gâches. Une patte tordue pendant la pose transmet un effort de rappel au dormant. Le profil peut alors perdre son équerrage après quelques cycles d’ouverture. Nous fixons le cadre sur ses cales avant de serrer progressivement chaque point. La position finale est contrôlée avant le calfeutrement périphérique.

La cheville travaille dans le matériau résistant et pas dans l’enduit ou le parement intérieur. Sa longueur doit franchir les couches non porteuses sans atteindre une cavité inadaptée. Le diamètre du forage correspond au système utilisé. Un trou trop large réduit la tenue. Un trou trop petit peut fendre la brique. La poussière est retirée afin que la cheville prenne correctement place. Dans le béton, la distance aux arêtes reste vérifiée avant chaque perçage. Dans une brique creuse, le mécanisme d’ancrage doit respecter les alvéoles. Le serrage s’arrête lorsque la patte est maintenue sans écraser le support. Nous ne répétons pas automatiquement la même cheville sur les quatre côtés lorsqu’un linteau en béton rencontre des tableaux en brique.

Le bord d’un tableau concentre les risques d’éclatement pendant le forage. Une fixation placée trop près de l’arête peut détacher un morceau de brique ou de béton. Le défaut reste parfois caché derrière le dormant jusqu’à l’ouverture d’une fissure extérieure. Nous repérons donc la largeur disponible entre la feuillure et le bord du matériau. La position de la patte est ajustée sans rapprocher excessivement le perçage du joint. Un ancrage décalé peut nécessiter une patte différente plutôt qu’une vis inclinée. Les percements des anciens cadres sont également pris en compte. Une succession de trous fragilise la même zone. Les parties éclatées sont réparées avant le joint final. Cette règle protège le support arrageois et évite que le calfeutrement repose sur une maçonnerie devenue friable.

Le calage maintient le dormant dans sa position et transmet les charges vers l’appui. Les cales doivent rester résistantes à l’humidité et stables dans le temps. Elles sont placées sous les montants et près des points qui reçoivent le poids des ouvrants. Une cale trop éloignée laisse la traverse basse fléchir. Une cale trop épaisse déforme le cadre pendant le serrage. Le niveau est contrôlé avant la pose du vitrage et après son calage. Les grandes menuiseries demandent plusieurs appuis répartis sans bloquer les évacuations d’eau. La mousse expansive ne remplit pas cette fonction structurelle. Elle peut compléter une zone intermédiaire mais ne porte pas durablement la fenêtre. Nous conservons enfin un espace suffisant pour le calfeutrement sans créer un vide disproportionné autour du dormant.

Une baie existante présente rarement des tableaux parfaitement parallèles. Les diagonales peuvent différer de quelques millimètres et l’appui peut ne pas être horizontal. La menuiserie est fabriquée avec un jeu de pose compatible avec ces tolérances. Un cadre trop grand doit être forcé dans la maçonnerie et perd son équerrage. Un cadre trop petit exige un calfeutrement excessif et réduit la stabilité des fixations. Nous mesurons la baie à plusieurs hauteurs et profondeurs. La cote de fabrication tient compte du point le plus contraignant sans réduire inutilement la surface vitrée. Les cales corrigent la position du dormant mais ne redressent pas un tableau structurellement déformé. Une reprise de maçonnerie peut devenir nécessaire avant la commande. La tolérance est donc prévue et non improvisée lors de la pose.

Le dormant est le cadre fixe qui reçoit les ouvrants. Sa géométrie conditionne directement la compression des joints et la manœuvre des poignées. Un serrage trop fort sur une patte peut tirer le profil vertical vers le tableau. Le vantail frotte alors malgré une fabrication correcte. Les fixations sont serrées progressivement en alternant les côtés. Les diagonales et les aplombs sont vérifiés après chaque étape importante. Le poids du vitrage peut encore modifier légèrement la position de l’ensemble. Les cales de vitrage transmettent cette charge vers les points prévus dans le profil. Nous contrôlons donc le dormant après vitrage puis après plusieurs cycles d’ouverture. Un réglage de quincaillerie ne doit pas servir à compenser un cadre déformé par la pose. La stabilité vient d’abord du support et du calage.

La rénovation sur dormant existant limite les reprises autour de la baie mais conserve le support ancien. Le bois ou le métal doit rester sain, fixé et suffisamment rectiligne. Une peinture en bon état ne prouve pas que la partie basse reste résistante. Nous sondons les zones proches de l’appui et des assemblages. Un dormant conservé réduit aussi la surface vitrée et avance la nouvelle menuiserie vers l’intérieur. Cette conséquence doit être mesurée avant le choix. Les évacuations de l’ancien cadre ne doivent pas être enfermées derrière un habillage. Une déformation se transmet au nouveau dormant et complique le réglage des ouvrants. La conservation devient pertinente seulement lorsque le support apporte une base fiable. Elle ne doit jamais être choisie uniquement pour éviter la découverte de la maçonnerie arrageoise.

Le calfeutrement assure la continuité entre les fenêtres Arras et les supports de la baie. Il doit limiter la pluie depuis l’extérieur, remplir la zone intermédiaire et maîtriser le passage d’air côté intérieur. Une seule couche visible ne remplit pas toujours ces trois fonctions. Le joint extérieur doit adhérer à des surfaces propres et cohésives. La zone intermédiaire ne doit pas rester ouverte autour des pattes. Le raccord intérieur rejoint le parement sans bloquer les mouvements normaux du cadre. Une largeur excessive demande un fond de joint ou un système prévu pour conserver la bonne géométrie. Le mastic ne doit pas être posé sur une poussière de brique ni sur un mortier friable. Les angles reçoivent une attention particulière car plusieurs matériaux s’y rencontrent. Le calfeutrement est contrôlé avant les habillages.

Le joint extérieur ferme la rencontre visible entre le dormant et le tableau. Sa forme doit permettre à l’eau de s’écouler sans former une cuvette. Une surface trop concave retient les poussières et l’humidité. Une adhérence sur trois faces limite les mouvements et favorise la fissuration. Un fond de joint permet de maîtriser la profondeur lorsque l’espace l’exige. Les briques et le béton doivent être propres avant l’application. Une ancienne peinture mal adhérente est retirée dans la zone de collage. Le joint ne doit pas fermer les trous de drainage de la traverse basse. Sa continuité est vérifiée derrière les coulisses de volet et sous les pièces d’habillage. À Arras, les différences entre brique et béton rendent ce contrôle essentiel dans les angles de l’encadrement.

Le raccord intérieur limite les passages d’air entre la pièce et le vide de pose. Une finition décorative seule ne garantit pas cette continuité. L’enduit peut fissurer autour du dormant lorsque les mouvements ne sont pas absorbés. Une membrane ou un joint adapté rejoint le cadre et le support sans rester interrompu derrière la tablette. Les anciennes couches de papier peint et de peinture sont retirées dans la zone nécessaire. Le passage des câbles de volet ne doit pas créer une ouverture vers le tableau. Les angles sous l’appui sont contrôlés avant la pose de la tablette. Une fuite d’air localisée produit une sensation froide même avec un vitrage performant. Nous testons donc le pourtour avant de refermer les habillages. La finition intérieure intervient après la vérification et non pour cacher un raccord inachevé.

Un coffre de volet roulant peut être placé devant la façade, sous le linteau ou à l’intérieur du logement. Sa fixation ne doit pas utiliser une zone fragile du tableau. Les coulisses restent parallèles afin que le tablier descende sans frottement. Un coffre intérieur doit rejoindre le dormant sans laisser un passage d’air périphérique. Une entrée d’air éventuelle dans la traverse haute doit conserver un débouché direct vers l’extérieur. Les percements proches du linteau sont positionnés après reconnaissance du béton ou de la brique. Un coffre lourd ne repose pas sur le seul profil de la fenêtre lorsqu’il n’est pas conçu pour cela. La trappe d’entretien demeure accessible. Le remplacement de la menuiserie doit donc intégrer la fermeture dès le relevé du support et pas au moment des finitions.

Une grande baie transmet davantage de poids à l’appui et davantage d’efforts aux fixations. Les parties fixes et ouvrantes sont réparties selon la rigidité des profils. Le vitrage est calé pour éviter que son poids ne déforme les traverses. Les montants intermédiaires doivent reposer sur des cales alignées avec le support inférieur. Un appui réparé localement ne doit pas recevoir une charge concentrée sur sa partie la plus fragile. Les fixations latérales sont multipliées sans se rapprocher excessivement des arêtes. La manutention exige un passage et une zone de pose compatibles avec les dimensions du panneau. Nous vérifions aussi la planéité de la baie car une grande menuiserie tolère moins les écarts. Le support décide donc du fractionnement autant que l’usage intérieur ou la lumière recherchée.

Un premier ancrage peut être contrôlé dans une zone représentative avant de répéter le même détail autour de la baie. Cette vérification devient utile lorsque la brique paraît hétérogène ou lorsque plusieurs réparations anciennes traversent le tableau. Le perçage renseigne sur la profondeur du parement et sur la présence éventuelle d’un vide. La cheville ne doit ni tourner dans son logement ni provoquer l’éclatement de l’arête. Une tenue satisfaisante dans le linteau en béton ne permet pas de conclure pour les montants en brique. Chaque famille de support conserve donc son propre mode de fixation. Nous reportons les points retenus sur le relevé afin d’éviter les zones fragiles pendant la pose. Cette préparation réduit les adaptations improvisées devant une baie déjà ouverte et protège la continuité du calfeutrement.

Le plan de fixation indique la position des pattes ou des vis avant l’arrivée de la menuiserie. Il tient compte des paumelles, des gâches, des meneaux et du poids des parties vitrées. Les points ne doivent pas tomber dans une fissure de tableau ni dans un ancien percement élargi. Une distance régulière est recherchée sans sacrifier la qualité du support. Les angles reçoivent des fixations suffisamment proches pour maintenir l’équerrage mais assez éloignées des extrémités du profil. Le coffre de volet et les habillages futurs sont également représentés. Ce dessin permet de distinguer les ancrages dans le béton de ceux placés dans la brique. Il facilite enfin la photographie des ouvrages avant leur masquage. Le chantier conserve ainsi une trace précise de la manière dont le dormant arrageois rejoint la maçonnerie.

L’Hôtel de Ville d’Arras a brûlé le 7 octobre 1914 et le beffroi s’est écroulé le 21 du même mois. Les deux ont ensuite été reconstruits à l’identique sous la direction de Pierre Paquet avec un recours au béton armé derrière l’apparence historique. Ce repère illustre la coexistence arrageoise entre parement traditionnel et structure moderne. Une baie privée ne possède pas la complexité du monument. Elle peut toutefois présenter le même principe d’un décor de brique ou de pierre devant un encadrement en béton. La fixation doit donc rejoindre la structure réelle sans déduire le support depuis l’aspect extérieur. Le monument rappelle aussi qu’une reconstruction fidèle visuellement peut employer des matériaux porteurs différents de ceux du bâtiment antérieur.

Classé dès 1840, le beffroi arrageois relève aussi du bien mondial réunissant les beffrois de Belgique et de France depuis 2005. Cette protection ne permet aucune généralisation à toutes les fenêtres arrageoises. Elle rappelle seulement que le centre possède des édifices où l’apparence et la technique doivent être distinguées avec précision. Une menuiserie peut être fixée dans un encadrement reconstruit tout en participant à une façade de composition historique. Le diagnostic reste attaché à l’adresse et au support réel. Nous ne transposons pas les prescriptions du beffroi à un logement ordinaire. Le repère sert à montrer pourquoi la connaissance de la structure cachée compte autant que le respect du dessin visible.

Les finitions intérieures et extérieures interviennent lorsque la stabilité et l’étanchéité sont contrôlées. Un habillage ne doit pas empêcher l’accès à une vis de réglage ni fermer une évacuation. Les tableaux sont repris avec un matériau compatible avec la brique, le béton ou l’enduit existant. Une fissure ancienne n’est pas simplement recouverte sans vérification de sa stabilité. La tablette intérieure repose sur son support et non sur le seul dormant. Les angles reçoivent un joint capable d’absorber les mouvements habituels. Les coulisses et capots restent démontables pour l’entretien. La couleur et la texture des reprises sont rapprochées du parement conservé sans promettre une disparition totale de chaque différence. Nous photographions les fixations avant leur masquage. La finition devient ainsi la dernière couche d’un ouvrage déjà contrôlé.

La réception vérifie la menuiserie dans toutes ses positions d’ouverture. Les vantaux ne doivent pas frotter sur le dormant ni sur l’appui. Les poignées fonctionnent sans effort excessif. La compression des joints reste régulière sur tout le pourtour. Les jeux entre ouvrant et dormant sont comparés dans les angles. Les évacuations de la traverse basse demeurent libres après la pose des bavettes. Le joint extérieur est observé depuis plusieurs angles et sous les coulisses éventuelles. Un essai d’arrosage localisé peut confirmer le rejet de l’eau lorsque la configuration le permet. Les finitions intérieures sont examinées après ces contrôles. La réception rapproche enfin les dimensions, les profils et les vitrages du devis détaillé. Une fenêtre arrageoise est acceptée seulement lorsque son support et son fonctionnement sont tous deux validés.

La dépose avance baie par baie afin de limiter l’ouverture du logement. Chaque support est reconnu avant le perçage définitif. Les matériaux de l’ancien cadre sont triés selon leur nature. Une protection couvre le sol et les meubles proches du tableau. Les briques fragiles sont déposées sans coups excessifs contre les arêtes. Les cales et pattes sont préparées selon le matériau rencontré. Le dormant est fixé puis contrôlé avant le vitrage ou le réglage final. Le calfeutrement et les essais précèdent les habillages. Cette séquence peut varier entre deux fenêtres du même immeuble lorsque les encadrements ne sont pas identiques. Le chantier arrageois ne suit donc pas un détail unique reproduit sans examen. Il adapte chaque ancrage à la matière découverte autour de la baie.

La demande reçoit une réponse sous 24 h puis une visite technique gratuite est organisée à Arras. Le relevé commence par les tableaux, le linteau, l’appui et la feuillure. La brique, le béton et les reprises sont identifiés avant le choix des pattes et des chevilles. Les tolérances de la baie déterminent ensuite les dimensions du dormant. Le calage, le calfeutrement et les finitions sont définis selon la position retenue dans le mur. Les coffres, vitrages et ouvrants sont ajoutés seulement après cette base constructive. Les démarches applicables sont vérifiées avant la fabrication lorsque l’aspect extérieur change. Le devis détaillé est transmis sous 48 h ouvrées après la visite. Le devis précise les supports, les fixations, les profils, les vitrages et les reprises prévues. Un interlocuteur unique suit le projet jusqu’à la réception.

Patte de fixation

pièce métallique reliant le dormant au support de la baie sans assurer le calage à elle seule.

Cheville

élément d’ancrage choisi selon la matière et la profondeur porteuses.

Calfeutrement

ensemble des dispositions qui ferment la jonction entre la menuiserie et la maçonnerie contre l’eau ainsi que l’air.

Rejingot

relief placé au fond de l’appui afin de limiter le retour d’eau sous le dormant.

Cale d’assise

pièce résistante transmettant le poids de la fenêtre vers l’appui sans se comprimer durablement.

Feuillure

réservation maçonnée dans laquelle le bord du dormant peut venir s’encastrer.

Tableau

faces latérales et supérieure qui forment l’épaisseur visible de la baie.

Drainage

parcours prévu dans le profil pour conduire vers l’extérieur l’eau entrée dans ses chambres.

Nous déconseillons la fixation d’un dormant dans le seul enduit d’un tableau arrageois. Le cadre peut se déplacer sous les manœuvres puis ouvrir le calfeutrement malgré une finition extérieure encore régulière.

Nous déconseillons le serrage forcé d’une patte contre une baie irrégulière sans calage préalable. Le profil peut se vriller puis empêcher la compression homogène des joints autour de l’ouvrant.

Nous déconseillons la pose d’une bavette sur un appui dont le rejingot reste fissuré. L’eau peut passer sous la traverse basse puis atteindre la finition intérieure derrière la pièce neuve.

Le piège local : dans un encadrement arrageois reconstruit, la brique visible peut seulement habiller un potelet en béton. Employer une seule cheville sur tout le tableau revient alors à ignorer deux supports différents.
