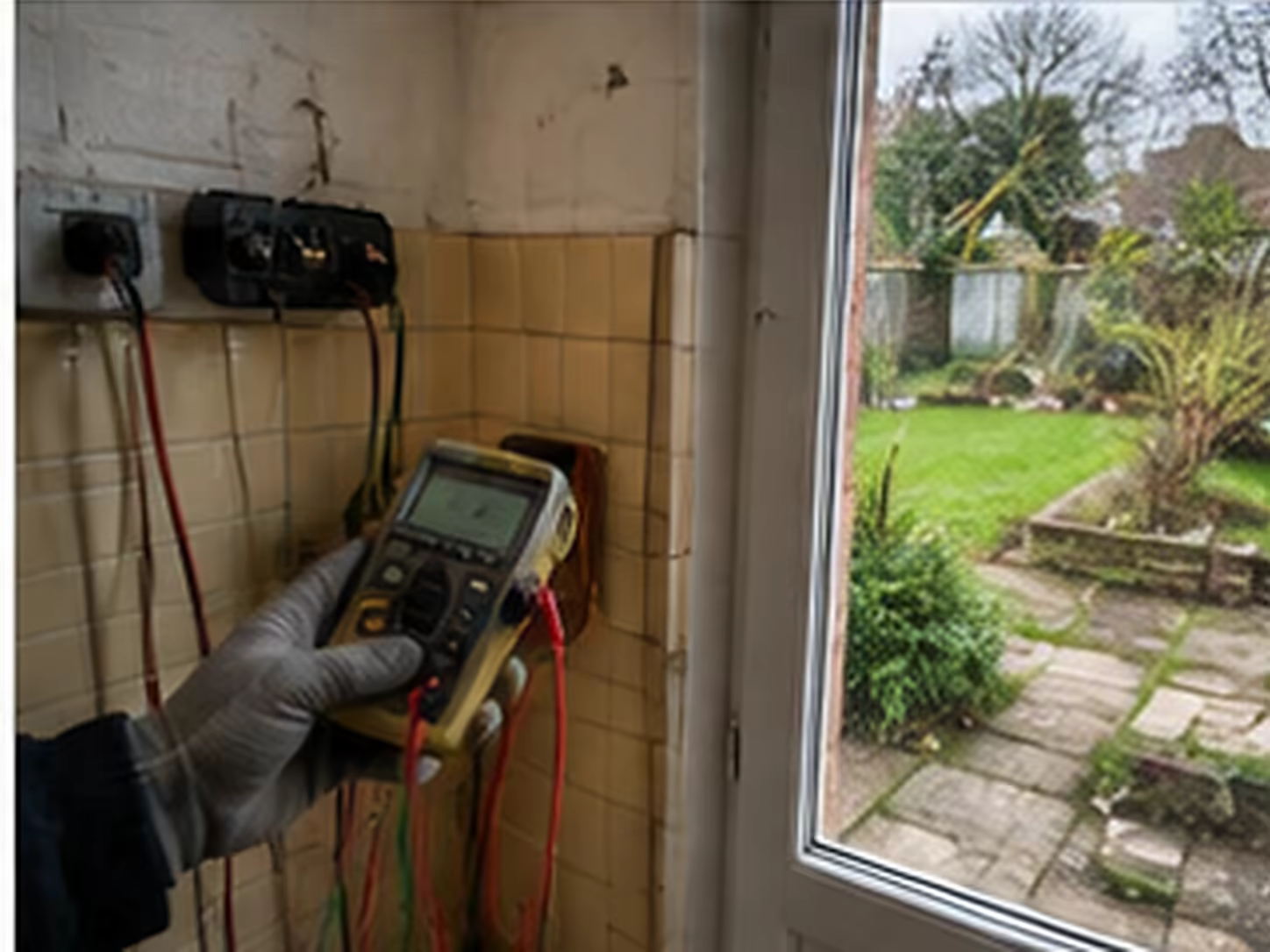

Électricien rénovation Liévin pour chaîne de protection
Un électricien rénovation Liévin ne protège pas un logement avec un seul appareil neuf au tableau. La sécurité dépend d’une chaîne continue entre la prise de terre, les liaisons métalliques, les dispositifs différentiels, les disjoncteurs, les conducteurs et le matériel utilisé dans chaque pièce.
Demander mon devis gratuit 06 76 65 53 15Visite technique gratuite, devis détaillé sous 48 h ouvrées.
- Un seul interlocuteurUn chef de projet suit le chantier du premier relevé à la réception.
- Un planning datéLes dates de chaque corps de métier sont écrites au contrat, pas annoncées à l’oral.
- Un prix poste par posteLe devis détaille chaque ligne. Ce qui n’y figure pas ne vous sera pas facturé.
- Une visite avant tout chiffrageAucun montant n’est avancé avant d’avoir vu le bâti, gratuitement.
Terre liévinoise avant les appareils du logement
La prise de terre permet d’écouler certains courants de défaut vers le sol par un chemin prévu. Le contrôle d’un électricien rénovation Liévin commence à ce premier maillon.
Elle ne doit pas être confondue avec le neutre ni avec une canalisation métallique utilisée comme solution improvisée.
Dans une maison, l’électrode peut prendre plusieurs formes selon la construction et les travaux réalisés.
Son accès doit permettre les mesures et l’entretien.
Une installation ancienne peut posséder une terre pour quelques circuits seulement alors que d’autres prises restent sans conducteur de protection.
Le diagnostic commence donc au point où le réseau de protection rejoint le sol.
Nous suivons ensuite la barrette de mesure, le conducteur principal et le bornier du tableau.
Cette progression permet de vérifier que la sécurité ne repose pas sur une broche de prise ou sur la présence apparente d’un fil vert et jaune.
Une terre visible ne prouve pas sa continuité
La présence d’un piquet ou d’une barrette indique un dispositif possible.
Seules les mesures et le suivi des conducteurs permettent de confirmer que chaque point concerné y reste relié.
Barrette contrôlée par un électricien rénovation Liévin
La barrette de mesure permet de séparer temporairement la prise de terre du reste de l’installation pour effectuer certains contrôles.
Elle doit rester accessible sans être dissimulée derrière un meuble fixe ou un doublage.
L’oxydation, le desserrage et les conducteurs trop courts sont observés avant toute mesure.
Le câble qui remonte vers le tableau doit conserver une section et une protection mécanique adaptées à son parcours.
Un raccord intermédiaire enterré ou caché demande une attention particulière.
L’électricien rénovation Liévin ne déduit pas la qualité de la terre depuis la seule apparence de la barrette.
La mesure est rapprochée des dispositifs différentiels qui protègent l’installation.
Cette relation est essentielle car la terre et le différentiel remplissent des fonctions complémentaires.
Le devis distingue donc la reprise de l’électrode, le conducteur principal et les liaisons intérieures plutôt qu’une ligne générale intitulée « mise à la terre ».
Conducteur principal jusqu’au bornier de protection
Le conducteur principal de protection relie la prise de terre au bornier du tableau.
Il doit rester continu ou raccordé avec des dispositifs prévus pour cet usage.
Son passage dans une cave, un garage ou un local technique demande une protection contre les chocs.
Une peinture ou un enduit ne doit pas masquer son état.
Le bornier répartit ensuite les conducteurs vers les circuits et les liaisons équipotentielles.
Une installation transformée peut présenter plusieurs fils serrés sous une borne inadaptée.
Le contrôle porte sur la continuité et sur la qualité mécanique des connexions.
Une couleur correcte ne remplace pas la mesure.
Le conducteur ne doit pas être coupé pour faciliter une nouvelle finition.
Cette ligne forme l’ossature de la protection contre les contacts indirects et doit rester identifiable depuis la terre jusqu’au tableau.
Bornier encombré derrière le capot électrique
Le bornier de terre rassemble les conducteurs de protection.
Chaque départ doit être maintenu correctement sans fil libre ni cuivre excessivement dénudé.
Un tableau ajouté par étapes peut présenter plusieurs extensions serrées sur une même vis.
Cette organisation complique le repérage et augmente le risque de mauvais contact.
Les conducteurs sont identifiés avant leur déconnexion.
Une borne disponible ne doit pas être choisie au hasard si elle appartient à un autre usage.
Le capot doit empêcher l’accès aux parties actives tout en laissant les borniers inspectables après coupure.
Lorsque le tableau est remplacé, la longueur des fils doit permettre un raccord propre sans traction.
Le devis prévoit les borniers nécessaires avec une réserve cohérente.
La mise en sécurité ne se limite donc pas à ajouter un interrupteur différentiel en façade. Elle doit aussi fiabiliser la distribution cachée derrière les modules.
Liaison équipotentielle principale dans le bâtiment
La liaison équipotentielle principale relie certaines parties conductrices du bâtiment au réseau de protection.
Son objectif est de limiter une différence de potentiel dangereuse entre des éléments métalliques accessibles.
Les canalisations concernées sont identifiées selon la configuration du logement.
Une conduite remplacée par un matériau isolant peut interrompre une ancienne continuité.
À l’inverse, un morceau de cuivre visible ne doit pas être considéré comme une prise de terre.
Les colliers et conducteurs restent accessibles ou documentés.
Une connexion peinte ou corrodée doit être contrôlée.
Le parcours rejoint le bornier principal sans passer par une canalisation utilisée comme conducteur.
Cette liaison est étudiée avec l’alimentation générale et les réseaux entrants.
Dans un logement liévinois transformé, les changements de plomberie ou de chauffage expliquent parfois pourquoi une ancienne protection ne correspond plus à la configuration actuelle.
Canalisations métalliques sans rôle de conducteur improvisé
Une canalisation d’eau ou de chauffage ne doit jamais remplacer le conducteur de protection d’un circuit.
Elle peut être reliée à la liaison équipotentielle lorsque la configuration le demande.
Cette différence évite de faire circuler un courant de défaut sur un réseau qui n’a pas été conçu pour cela.
Les travaux de plomberie peuvent également remplacer une partie métallique par un tube isolant.
Une continuité supposée disparaît alors sans modification visible au tableau.
Le diagnostic suit les raccords près des arrivées et des équipements fixes.
Les colliers doivent assurer un contact adapté sans endommager le tube.
Une peinture épaisse ou une corrosion peut isoler la connexion.
Le projet électrique est donc rapproché des réseaux d’eau et de chauffage présents.
Cette vérification reste indispensable avant de conclure qu’une ancienne liaison demeure efficace après plusieurs rénovations intérieures.
Différentiel haute sensibilité contre les fuites de courant
Le dispositif différentiel compare le courant qui part vers les circuits et celui qui revient.
Une différence peut révéler une fuite vers la terre ou vers une partie conductrice.
Dans un logement, des dispositifs à haute sensibilité contribuent à la protection des personnes.
Leur présence doit couvrir les circuits selon une organisation cohérente.
Un seul appareil pour tout le logement peut provoquer une coupure générale à la moindre anomalie.
Plusieurs dispositifs permettent de répartir les usages et de limiter l’étendue d’un déclenchement.
Le type doit correspondre aux équipements alimentés et au référentiel applicable aux parties neuves ou modifiées.
Le différentiel ne remplace ni la terre ni les disjoncteurs contre les surintensités.
Il s’intègre dans une chaîne dont chaque maillon doit rester fonctionnel.
Le tableau liévinois est donc étudié selon les défauts qu’il doit détecter et pas seulement selon le nombre de modules disponibles.
Bouton de test distinct d’une mesure instrumentée
Le bouton présent sur un dispositif différentiel vérifie un mécanisme interne dans des conditions prévues par le fabricant.
Son déclenchement est utile mais ne suffit pas à caractériser tout le fonctionnement de la protection.
Une mesure adaptée contrôle le seuil et le temps de réaction selon la procédure retenue.
Le résultat doit être rapproché de la prise de terre et des circuits protégés.
Un bouton bloqué ou un appareil qui ne déclenche pas demande une intervention immédiate.
Un déclenchement correct ne prouve pas que toutes les prises possèdent une continuité de terre.
Les essais sont réalisés après identification des équipements sensibles.
Les occupants reçoivent une explication sur le test périodique prévu par la notice.
Cette distinction évite de présenter une simple pression sur un bouton comme un diagnostic complet.
La réception documente les contrôles prévus au devis sans transformer l’occupant en technicien de maintenance.
Disjoncteur contre surcharge et court-circuit
Le disjoncteur protège un circuit contre les surintensités.
Une surcharge apparaît lorsque le courant reste trop élevé pendant un certain temps.
Un court-circuit produit un courant très important sur un trajet anormal.
Le calibre de la protection doit rester cohérent avec la section des conducteurs et le mode de pose.
Augmenter le calibre pour éviter un déclenchement supprime une alerte sans renforcer le câble.
Un disjoncteur neuf ne corrige pas un conducteur sous-dimensionné dans le mur.
Le circuit doit être identifié jusqu’à ses points terminaux.
Les appareils fixes et les prises multiples sont rapprochés des usages simultanés.
La protection contre les surintensités complète le différentiel mais ne remplit pas la même fonction.
Le tableau est donc lu par chaîne de sécurité depuis l’alimentation jusqu’au conducteur le plus faible du départ.
Section réelle des conducteurs derrière les appareillages
La section désigne la quantité de matière conductrice disponible dans un fil ou un câble.
Elle influence le courant admissible et la chute de tension selon le circuit.
L’estimation visuelle à l’extrémité peut être trompeuse si le conducteur change après une boîte cachée.
Nous contrôlons plusieurs points lorsque le parcours a été modifié.
Un ancien fil rigide peut côtoyer un câble plus récent dans la même boîte.
Les raccords doivent accepter les matières et sections réunies.
Une protection ne peut être choisie d’après le seul appareil branché aujourd’hui.
Le circuit doit rester sûr pour l’usage prévu et pour ses conducteurs les plus contraints.
Les fils dénudés sur une longueur excessive sont repris.
La section devient ainsi une donnée de conception et pas une valeur choisie pour correspondre à une étiquette de disjoncteur déjà présente.
Circuits anciens dépourvus de conducteur de protection
Certaines installations anciennes utilisent deux conducteurs sur les circuits de prises.
La mise en place d’un appareil moderne ne crée pas un troisième conducteur dans la gaine.
La possibilité de tirer une terre dépend du conduit, de son état et du parcours.
Lorsque la gaine reste inutilisable, une moulure ou une reprise des parois peut devenir nécessaire.
Le projet distingue les circuits qui peuvent être complétés de ceux qui doivent être remplacés.
Une prise sans terre ne doit pas alimenter n’importe quel appareil fixe.
Le classement du matériel et les règles de sécurité sont rapprochés de l’usage réel.
La protection différentielle améliore la sécurité mais ne transforme pas automatiquement le réseau en installation complète.
Le devis décrit donc la méthode de création du conducteur de protection au lieu de promettre une « terre partout » sans chemin identifié.
Broches de prises sans raccord confirmé
La broche métallique visible sur un socle donne l’impression d’une prise protégée.
Son contact peut pourtant ne rejoindre aucun conducteur ou être interrompu dans une boîte.
Le contrôle de continuité suit le point jusqu’au bornier du tableau.
Une mesure incohérente demande la localisation de la rupture.
Le remplacement du seul socle ne suffit pas.
Les prises d’une même pièce peuvent appartenir à des campagnes différentes.
Une première possède une terre fonctionnelle. La suivante a été ajoutée sur un câble à deux fils.
Le repérage doit donc porter sur chaque point concerné.
Une étiquette ou un code couleur ne remplace pas cette vérification.
La sécurité liévinoise repose sur le chemin complet entre l’appareil et la terre plutôt que sur l’apparence récente de l’appareillage mural.
Appareils de classe différente dans les pièces
Un appareil de classe I utilise un conducteur de protection pour relier ses parties métalliques accessibles à la terre.
Un appareil de classe II possède une conception à double isolation et ne se raccorde pas de la même manière.
Le symbole et la notice permettent d’identifier la catégorie.
Une prise sans terre ne devient pas acceptable pour tous les usages sous prétexte qu’un appareil de classe II y fonctionne aujourd’hui.
Le futur occupant peut brancher un matériel différent.
Les équipements fixes comme le four, le lave-linge ou certains radiateurs sont rapprochés de leur circuit et de leur protection.
Les rallonges ne doivent pas neutraliser la terre par un adaptateur inadapté.
La rénovation doit donc considérer l’usage durable du point et pas uniquement l’appareil présent lors de la visite.
Cette approche évite de bâtir la sécurité sur une habitude temporaire.
Salle d’eau autour de la liaison locale
La salle d’eau réunit l’électricité, l’eau et des parties métalliques accessibles dans un espace réduit.
La liaison équipotentielle supplémentaire relie les éléments concernés afin de limiter les différences dangereuses.
Sa nécessité et sa réalisation dépendent de la configuration et du référentiel applicable.
Les conducteurs doivent rester identifiables derrière les finitions.
Une rénovation de plomberie peut modifier les éléments métalliques présents.
Les appareils, luminaires et prises sont positionnés selon les zones définies autour de la baignoire ou du receveur.
Un meuble ne rend pas un emplacement réglementairement plus éloigné de l’eau.
Le tableau protège les circuits avec des dispositifs adaptés.
La ventilation et le chauffage sont examinés sans mélanger leurs fonctions avec la protection électrique.
Le diagnostic suit donc la salle d’eau depuis les liaisons métalliques jusqu’à chaque matériel accessible.
Volumes de sécurité autour des points d’eau
Les volumes de la salle d’eau délimitent les zones où certains matériels sont interdits ou soumis à des caractéristiques particulières.
Leur définition dépend de la baignoire, du receveur et de la configuration réelle.
Une ancienne cloison démontée peut avoir rapproché un interrupteur de la douche.
Un receveur remplacé par une solution plus large modifie également les distances utiles.
Nous relevons les dimensions avant de conserver un appareil mural.
Une prise cachée dans un meuble reste située dans la même géométrie de pièce.
Les luminaires, sèche-serviettes et commandes doivent correspondre à leur emplacement.
Le tableau divisionnaire ne doit pas être installé dans une zone incompatible.
La rénovation s’appuie sur la série NF C 15-100 applicable aux parties concernées et sur les règles de sécurité de l’existant.
Aucune valeur n’est inventée depuis un souvenir approximatif pendant la visite.
Équipements extérieurs exposés à l’humidité
Une prise de jardin, un luminaire de façade ou un portail subit la pluie, les variations de température et les chocs.
Le matériel doit correspondre à cet environnement.
Les câbles traversent les murs avec une protection mécanique et un raccord étanche adapté.
Un boîtier intérieur placé sous un simple auvent ne devient pas automatiquement un appareil extérieur.
Le conducteur de protection accompagne les circuits concernés.
Les connexions ne doivent pas rester dans une boîte remplie d’eau ou enterrée sans dispositif prévu.
Un circuit extérieur peut recevoir une coupure identifiable depuis le tableau.
Les équipements métalliques sont rapprochés de la terre et des protections.
Une installation ajoutée depuis une prise de garage doit être reprise si son parcours ne permet pas ces exigences.
Le jardin et les dépendances restent donc intégrés à la chaîne de sécurité du logement.
Chauffe-eau relié à sa protection dédiée
Le chauffe-eau constitue un équipement fixe dont l’alimentation doit être clairement identifiée.
Le circuit, la protection et le dispositif de commande éventuel sont contrôlés ensemble.
Un contacteur peut piloter le fonctionnement selon le contrat ou le système retenu.
Les bornes doivent rester serrées et protégées dans le capot de l’appareil.
Une fuite d’eau autour du groupe ou de la cuve demande une mise hors tension avant toute intervention.
Le conducteur de protection rejoint la carcasse lorsque la conception le prévoit.
Une alimentation reprise depuis une boîte de salle d’eau doit être identifiée sans supposition.
Le tableau doit permettre une coupure claire pour la maintenance.
La rénovation ne consiste pas à conserver un ancien départ sous prétexte que l’appareil chauffe encore.
Nous vérifions la section, le parcours et la protection avant le remplacement éventuel de l’équipement.
Cuisson électrique sous plusieurs protections complémentaires
Les appareils de cuisson peuvent demander une alimentation importante et un circuit adapté.
La plaque, le four et les autres équipements ne doivent pas être regroupés au hasard derrière un meuble.
Le raccordement reste accessible pour la maintenance sans laisser de conducteurs libres.
Le câble et la protection correspondent à l’équipement et au référentiel applicable.
Le conducteur de protection doit être présent lorsque l’appareil le nécessite.
Une sortie de câble ancienne ne prouve pas que le départ rejoint directement le tableau.
Le repérage confirme son origine et les autres points éventuellement alimentés.
Le dispositif différentiel adapté complète le disjoncteur du circuit.
La cuisine est mise en service après contrôle des serrages et de l’absence de détérioration pendant la pose des meubles.
Cette chaîne évite qu’un équipement puissant repose sur un raccord ancien caché derrière une plinthe.
Radiateurs fixes entre commande et protection
Un radiateur électrique reçoit une alimentation et parfois un conducteur de commande.
Le fil pilote ne doit pas être confondu avec un conducteur de protection.
Sa couleur et son raccordement sont vérifiés aux deux extrémités.
Les appareils peuvent être regroupés sur plusieurs circuits selon la conception du logement.
Leur puissance totale doit rester compatible avec les conducteurs et les protections.
Un radiateur retiré laisse parfois des fils actifs derrière un cache décoratif.
La sortie de câble doit fermer correctement l’accès aux connexions.
Les appareils installés dans une salle d’eau répondent aux contraintes de leur emplacement.
Le tableau permet d’isoler clairement le chauffage sans couper des prises sans rapport.
La chaîne de sécurité concerne donc la commande, l’alimentation, la terre éventuelle et le matériel fixe.
Un thermostat neuf ne corrige pas une distribution mal protégée.
Matériels vétustes avec parties actives accessibles
Une prise cassée, un interrupteur sans capot ou un porte-fusible détérioré peut rendre une partie sous tension accessible.
Ces défauts demandent une mise en sécurité prioritaire.
Un ruban adhésif ne constitue pas une protection mécanique durable.
Les conducteurs doivent rester enfermés dans une boîte ou un conduit adapté.
Une rallonge écrasée sous un meuble ne doit pas devenir une alimentation permanente.
Les appareillages chauffés ou noircis sont déposés après coupure et recherche de la cause.
Un serrage insuffisant peut produire un échauffement local sans faire déclencher immédiatement le disjoncteur.
Le remplacement doit donc inclure le contrôle des connexions et du circuit.
La visite classe ces anomalies avant les demandes de confort comme l’ajout de prises.
La suppression du contact direct possible reste le premier objectif d’une mise en sécurité liévinoise.
Résistance d’isolement entre conducteurs et terre
L’isolement empêche le courant de suivre un chemin non prévu entre les conducteurs ou vers la terre.
Le vieillissement, l’humidité et les blessures mécaniques peuvent réduire cette résistance.
Une mesure adaptée s’effectue selon une procédure qui tient compte des appareils raccordés.
Les équipements sensibles sont déconnectés lorsque cela est nécessaire.
Un résultat insuffisant demande une recherche par portions de circuit.
La boîte, le câble ou l’appareil en cause est isolé progressivement.
Une odeur de chauffe ne doit pas être attendue pour effectuer ce contrôle sur un réseau suspect.
La mesure complète l’observation des gaines et des appareillages.
Elle ne remplace pas la vérification de la terre ou du différentiel.
La chaîne de sécurité reste composée de plusieurs contrôles dont chacun répond à un type de défaut particulier.
Continuité mesurée jusqu’aux points terminaux
La continuité confirme qu’un conducteur reste relié sans interruption entre deux points.
Elle concerne notamment le réseau de protection.
Le test doit atteindre les prises, sorties de câble et masses accessibles visées par le contrôle.
Une bonne mesure au tableau ne prouve pas que la dernière prise de la pièce reste raccordée.
Les boîtes et prolongations anciennes peuvent introduire une coupure.
Le résultat est associé au circuit identifié.
Une résistance anormale oriente vers une connexion desserrée ou un conducteur dégradé.
Les appareils sont remis en place après vérification des bornes.
La documentation finale indique les contrôles réalisés sans reproduire un rapport que le devis ne prévoit pas.
Cette continuité relie concrètement la prise de terre au point d’utilisation et ferme la chaîne commencée au niveau du sol.
Diagnostic immobilier sans obligation automatique de travaux
Le diagnostic électricité est obligatoire dans certaines ventes ou locations lorsque l’installation a plus de quinze ans.
Il évalue les risques selon une méthode réglementée.
La présence d’anomalies n’impose pas automatiquement au vendeur une rénovation complète avant la vente.
Elle informe néanmoins sur les points qui demandent une analyse et sur les décisions à prendre.
Le document ne remplace pas les mesures de conception d’un futur réseau.
Une anomalie peut concerner la coupure générale, les protections, la terre, la salle d’eau ou le matériel vétuste.
Nous rapprochons chaque mention de l’installation accessible.
Le devis distingue la correction de sécurité et les améliorations souhaitées.
Cette lecture évite de présenter le diagnostic comme un certificat de conformité ou comme une liste exhaustive de tous les travaux possibles.
Référentiel actuel pour les parties neuves ou modifiées
AFNOR a publié en 2024 une nouvelle série NF C 15-100 consacrée aux installations électriques à basse tension.
CONSUEL précise les dates de référence utilisées pour déterminer la version applicable aux travaux.
En 2026, un projet neuf ou une rénovation concernée doit donc être préparé avec le référentiel actuel correspondant à sa date.
Une installation ancienne conservée n’est pas transformée rétroactivement en réseau neuf par une simple réparation.
Les extensions et modifications doivent néanmoins être conçues selon les règles qui leur sont applicables.
Le devis précise l’objectif entre mise en sécurité, rénovation partielle et refonte complète.
Cette distinction évite une promesse générale de « mise aux normes » impossible à vérifier sans définir le périmètre.
Les documents de commande sont conservés afin d’identifier la date retenue.
La technique suit ainsi un référentiel daté et non une formule commerciale.
Attestation CONSUEL préparée avant la remise sous tension
Une attestation de conformité peut être nécessaire selon l’ampleur et la situation des travaux.
Le type de document dépend de l’installation concernée.
La démarche doit être anticipée avant la fin du chantier.
Les schémas, repérages et contrôles sont préparés au fur et à mesure.
Une modification tardive du tableau ne doit pas rendre le dossier incohérent.
La visite éventuelle exige un accès aux équipements et aux points concernés.
Le propriétaire conserve l’attestation visée avec les documents du logement.
Service Public indique qu’une attestation récente peut remplacer le diagnostic électrique dans certaines situations de location.
Cette possibilité ne doit pas être généralisée sans vérifier les conditions et la date.
Le devis précise ce qui est compris dans la démarche.
Nous évitons ainsi de découvrir après les travaux qu’une pièce nécessaire n’a pas été préparée.
Entretien courant des protections après réception
Les dispositifs du tableau demandent un entretien et des essais selon les notices.
Le bouton de test des différentiels doit rester accessible.
Les occupants doivent savoir identifier la coupure générale et le circuit concerné par un déclenchement.
Une protection qui refuse de se réarmer indique un défaut à rechercher plutôt qu’un appareil à forcer.
Les capots restent fermés et les emplacements libres obturés.
Aucun rangement ne doit bloquer l’accès au tableau.
Les prises extérieures sont observées après les périodes humides.
Les équipements fixes doivent être coupés avant leur entretien.
La documentation remise explique les gestes simples sans encourager l’ouverture des parties sous tension.
Cette maintenance conserve l’efficacité de la chaîne et permet de signaler rapidement un comportement nouveau.
La sécurité électrique reste donc un fonctionnement durable et pas un état figé le jour de la réception.
Chaîne contractuelle de la terre jusqu’aux appareils
Le devis doit distinguer chaque niveau de protection.
La prise de terre, la barrette, le conducteur principal et le bornier apparaissent séparément lorsque des reprises sont prévues.
Les liaisons équipotentielles sont décrites selon les zones et réseaux concernés.
Le tableau comprend les différentiels, les disjoncteurs, les peignes et le repérage.
Chaque circuit est associé à sa section, son passage et ses points terminaux.
La salle d’eau, les extérieurs et les appareils fixes possèdent leurs propres contrôles.
Les mesures de continuité, d’isolement et de fonctionnement sont annoncées selon le périmètre.
Les finitions ne doivent pas masquer les opérations électriques.
Cette structure évite qu’une ligne générale de « mise en sécurité » ne laisse indéterminé le maillon réparé.
Chaîne suivie par l’électricien rénovation Liévin
La demande reçoit une réponse sous 24 h puis une visite technique gratuite est organisée à Liévin.
Le contrôle commence par la prise de terre et sa barrette accessible.
Le conducteur principal est suivi jusqu’au bornier du tableau.
Les liaisons équipotentielles et les canalisations métalliques sont ensuite examinées.
Les dispositifs différentiels et les disjoncteurs sont rapprochés des circuits qu’ils protègent.
La continuité de terre est vérifiée jusqu’aux prises et équipements concernés.
Les pièces d’eau, les extérieurs et les appareils fixes reçoivent des contrôles adaptés à leur usage.
Le devis détaillé est transmis sous 48 h ouvrées après la visite lorsque les mesures nécessaires sont réunies.
Le devis précise la chaîne de protection, les reprises, les essais et le traitement des défauts cachés.
Un interlocuteur unique suit le chantier jusqu’à la réception.
L’électricien rénovation Liévin livre ainsi une sécurité continue du sol jusqu’au dernier appareil.
Chaîne de protection vérifiée dans un logement liévinois
| Maillon contrôlé | Fonction attendue | Défaut recherché |
|---|---|---|
| Prise de terre | Écouler un courant de défaut | Valeur ou continuité insuffisante |
| Barrette de mesure | Permettre le contrôle | Accès ou corrosion |
| Conducteur principal | Relier la terre au tableau | Coupure ou mauvais raccord |
| Bornier de protection | Distribuer les terres | Serrage et repérage |
| Différentiel | Détecter une fuite | Déclenchement inadapté |
| Disjoncteur | Limiter la surintensité | Calibre incohérent |
| Liaison équipotentielle | Réduire les écarts de potentiel | Élément métallique oublié |
| Point terminal | Protéger l’utilisateur | Terre absente ou matériel vétuste |
Le vocabulaire utile
- Barrette de mesure
- connexion démontable permettant de séparer la prise de terre du réseau intérieur pendant certains contrôles.
- Conducteur principal de protection
- câble reliant la prise de terre au bornier de protection du tableau.
- Bornier de terre
- ensemble de connexions qui répartit les conducteurs de protection vers les circuits.
- Liaison équipotentielle
- raccord entre des éléments conducteurs afin de limiter une différence de potentiel dangereuse.
- Interrupteur différentiel
- appareil qui coupe plusieurs circuits lorsqu’il détecte une fuite de courant au-delà de son seuil.
- Disjoncteur divisionnaire
- protection placée à l’origine d’un circuit contre les surcharges et les courts-circuits.
- Conducteur de protection
- fil reliant un matériel ou une prise au réseau de terre sans transporter le courant normal d’usage.
- Résistance d’isolement
- grandeur mesurée pour vérifier que le courant ne fuit pas anormalement entre conducteurs ou vers la terre.
Votre chaîne de protection liévinoise contrôlée dans l’ordre
La visite technique sur place est gratuite et sans engagement. Elle permet de contrôler la terre, le tableau, les circuits, les pièces d’eau et les équipements fixes.
Le diagnostic en ligne prend deux minutes et n’engage à rien. Il aide à préciser les anomalies observées, l’âge apparent du réseau et les appareils concernés.
Vous pouvez également appeler Alpha Rénovation au 06 76 65 53 15. Votre demande reçoit une réponse sous 24 h et le devis détaillé est transmis sous 48 h ouvrées après la visite.
Ce que nous déconseillons
Une broche de prise ne doit jamais être considérée comme une preuve de mise à la terre. Sans mesure de continuité le conducteur peut être absent ou interrompu dans une boîte cachée.
Face à un différentiel qui déclenche régulièrement augmenter sa tolérance ou le remplacer au hasard masque parfois un défaut d’isolement. Le circuit concerné doit être séparé puis contrôlé par portions.
Mieux vaut reprendre le support et les connexions d’une prise noircie que poser un appareillage neuf sur les mêmes conducteurs desserrés. La surchauffe peut recommencer derrière une façade redevenue propre.
Le piège à éviter
Le piège local : dans un logement liévinois rénové par campagnes, la cuisine peut posséder une terre fonctionnelle alors que la chambre voisine garde un circuit à deux fils. La présence d’un bornier complet au tableau ne garantit donc pas chaque point.
Ce que cela représente chaque mois
Une estimation d’écart mensuel, aides et prêt compris, avant même la visite.
Le chemin complet pour décider
Une preuve, un guide, une donnée, un outil, un exemple local et une action : de quoi avancer sans nous appeler tout de suite.
Ce que nous vérifions avant de chiffrer, pendant les travaux et à la réception. Les chantiers documentés viendront s’ajouter ici dès les premières réceptions.
Comprendre le problème et les options.
Se situer par rapport au marché.
Estimer, diagnostiquer, comparer.
Ce que nous faisons dans ce secteur.
Vos questions
À quoi sert la prise de terre dans un logement ?
Elle fournit un chemin prévu pour certains courants de défaut et travaille avec les dispositifs différentiels.
Comment savoir si la terre arrive à une prise ?
Une mesure de continuité relie le contact de la prise au bornier de protection du tableau.
Le bouton test d’un différentiel suffit-il ?
Non. Il contrôle un mécanisme interne mais ne remplace pas les mesures ni la vérification des circuits.
Pourquoi un disjoncteur déclenche-t-il pendant plusieurs usages ?
Une surcharge ou un défaut peut apparaître selon les appareils raccordés et la protection du départ.
Faut-il augmenter le calibre pour éviter les coupures ?
Non sans vérifier les conducteurs car la protection doit rester adaptée à leur section et à leur pose.
Une canalisation métallique peut-elle remplacer la terre ?
Non. Elle peut participer à une liaison équipotentielle mais ne constitue pas le conducteur de protection du circuit.
Comment traiter une prise ancienne sans terre ?
Le passage disponible et l’usage futur déterminent si un conducteur peut être ajouté ou si le circuit doit être repris.
Que contrôle la liaison équipotentielle de la salle d’eau ?
Elle limite les différences de potentiel entre les éléments conducteurs concernés par la configuration de la pièce.
Voir les 1 autres questions
Une prise récente garantit-elle un câblage récent ?
Non. L’appareillage peut avoir été changé sans modification des conducteurs placés dans le mur.
Comment repérer un défaut d’isolement ?
Le circuit est séparé puis mesuré par portions après déconnexion des équipements sensibles nécessaires.
Faut-il refaire toute l’installation après un diagnostic défavorable ?
Le périmètre dépend des anomalies, du projet de rénovation et de l’état réel des circuits.
Quand la norme actuelle s’applique-t-elle ?
Elle concerne notamment les installations neuves et les parties rénovées ou modifiées selon la date de référence du projet.
Une attestation CONSUEL est-elle requise ?
Son exigence se détermine selon l’ampleur du chantier et le statut de l’installation avant remise sous tension.
Quels contrôles doivent apparaître dans le devis ?
La terre, les différentiels, les disjoncteurs, les continuités, l’isolement et les points particuliers doivent être précisés.
Comment entretenir le tableau après les travaux ?
Il doit rester accessible et les essais simples prévus par les notices doivent être réalisés selon leurs indications.
À lire aussi
Intervention localeÉlectricité Béthune du tableau jusqu’à chaque pointÉlectricité Béthune rénovée par trajets maîtrisés : saignées, goulottes, gaines, percements et boîtes documentés avant devis détaillé…
